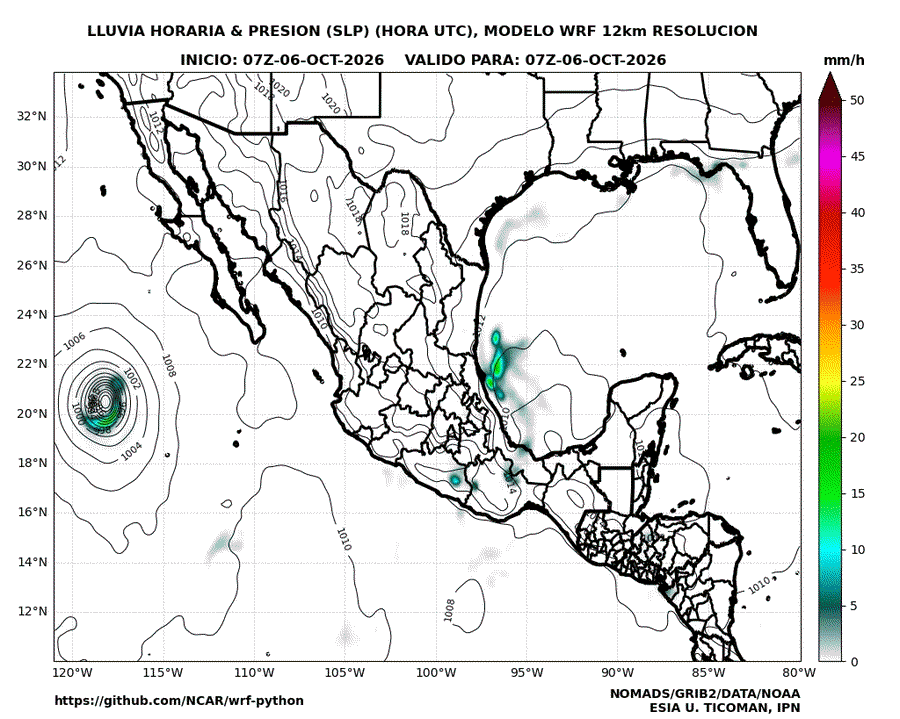

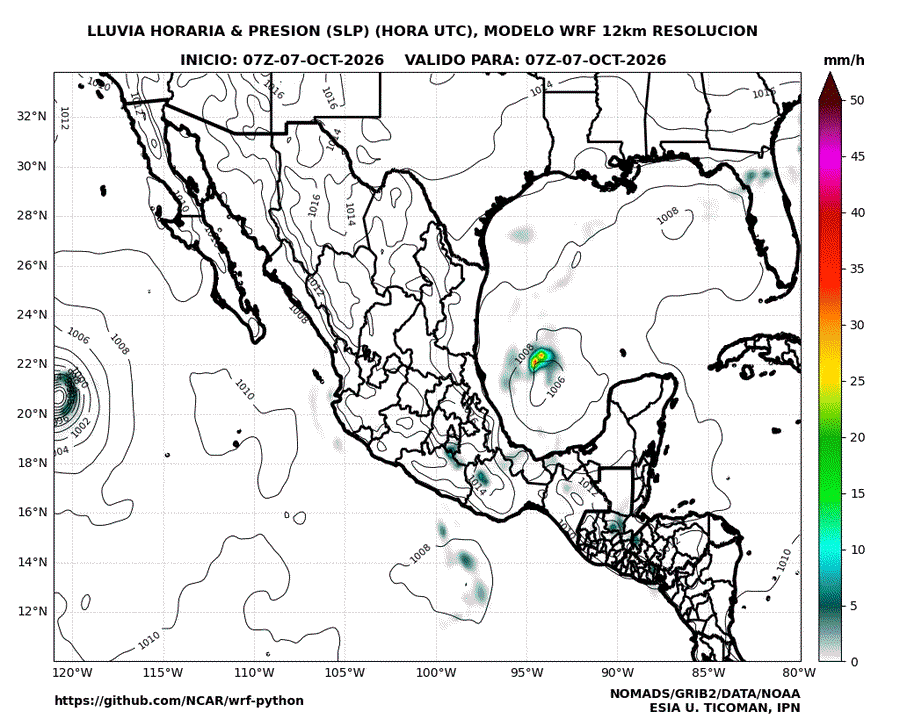

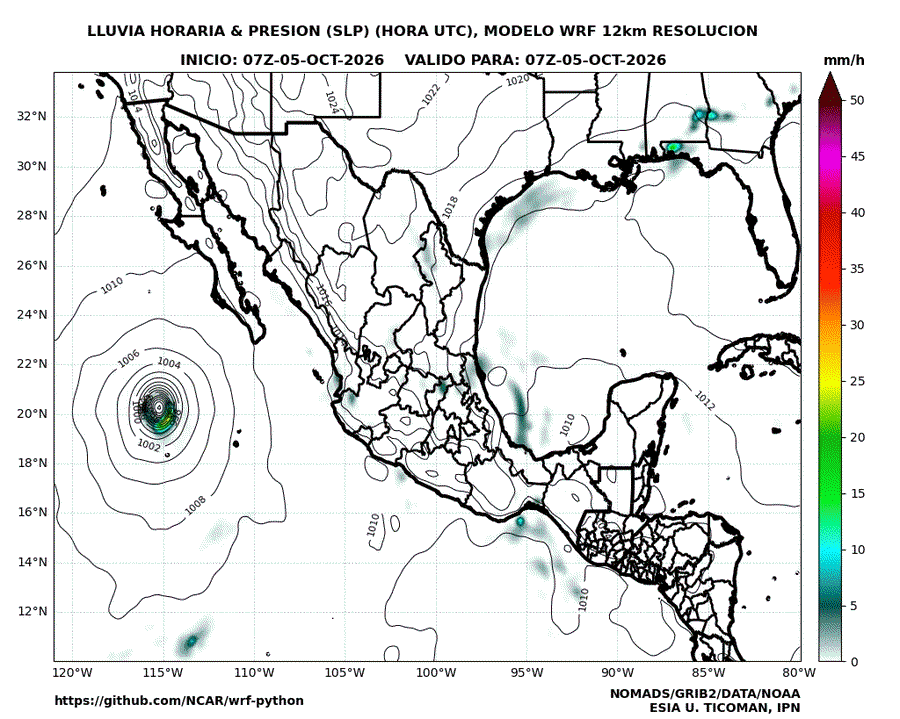

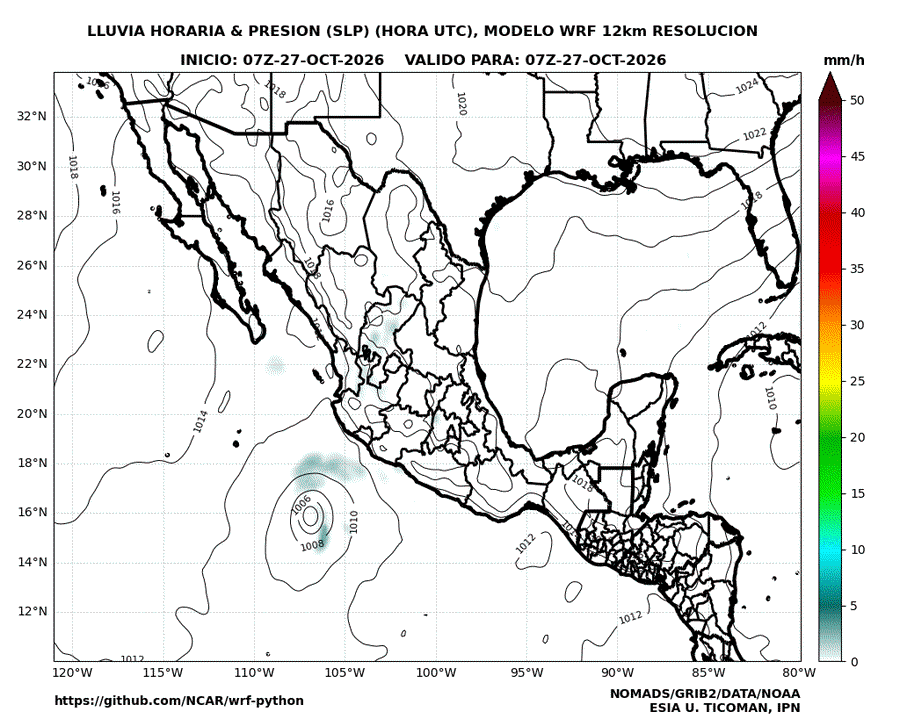

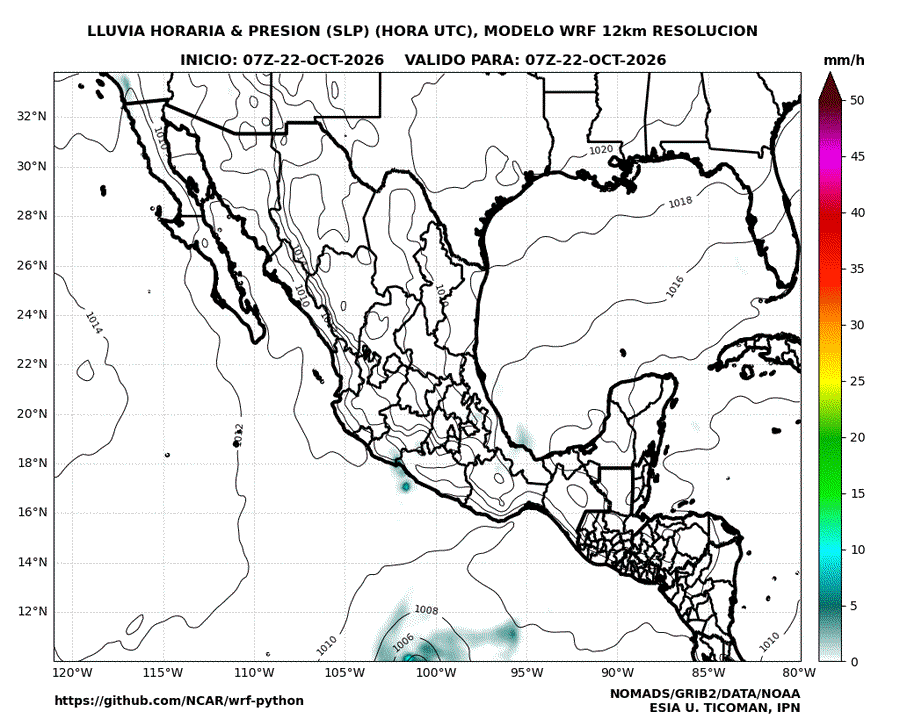

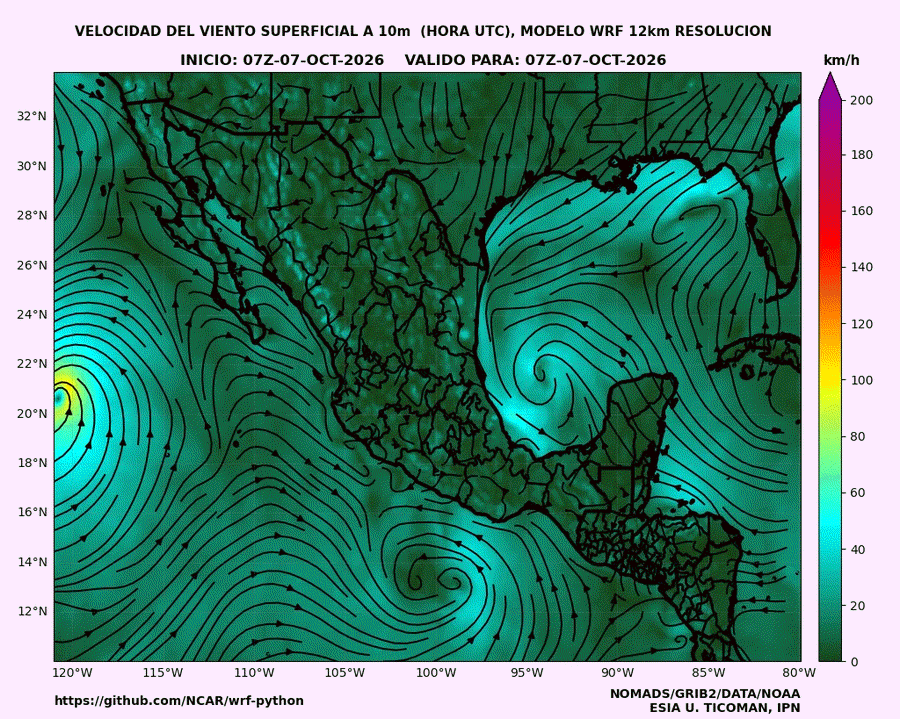

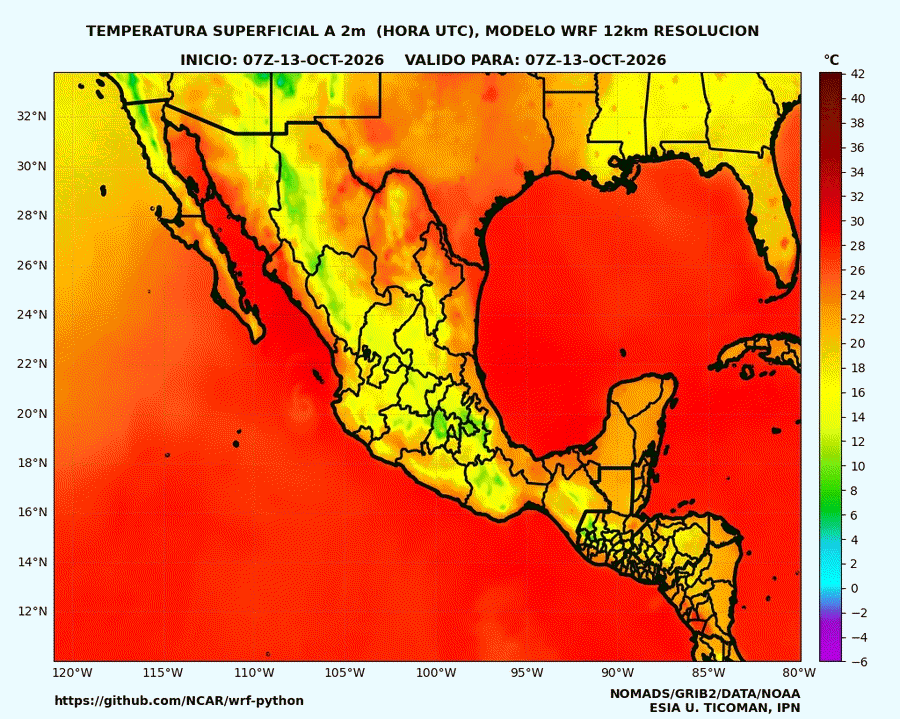

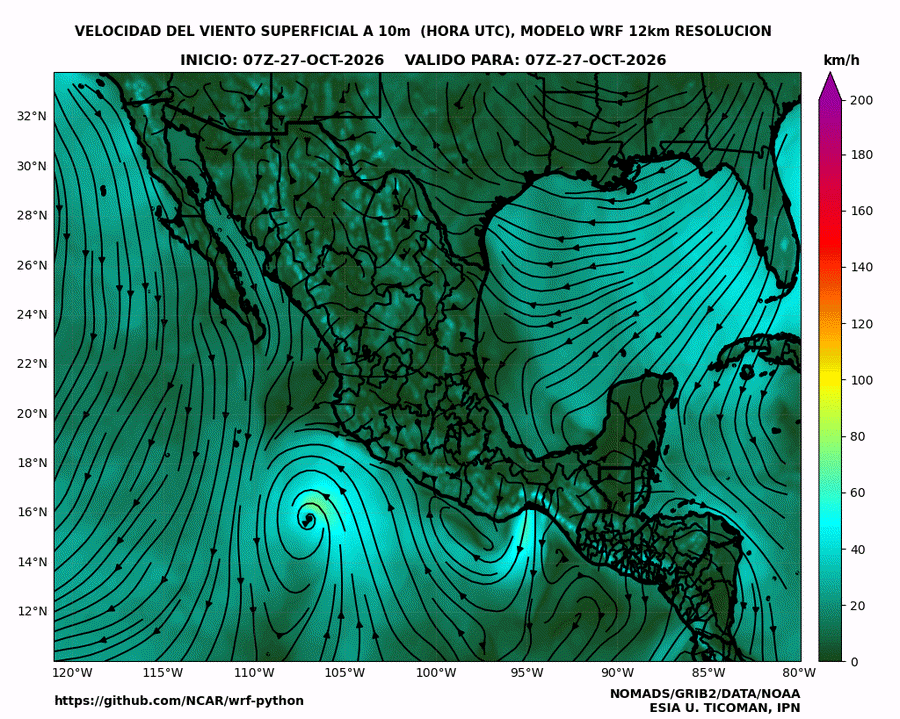

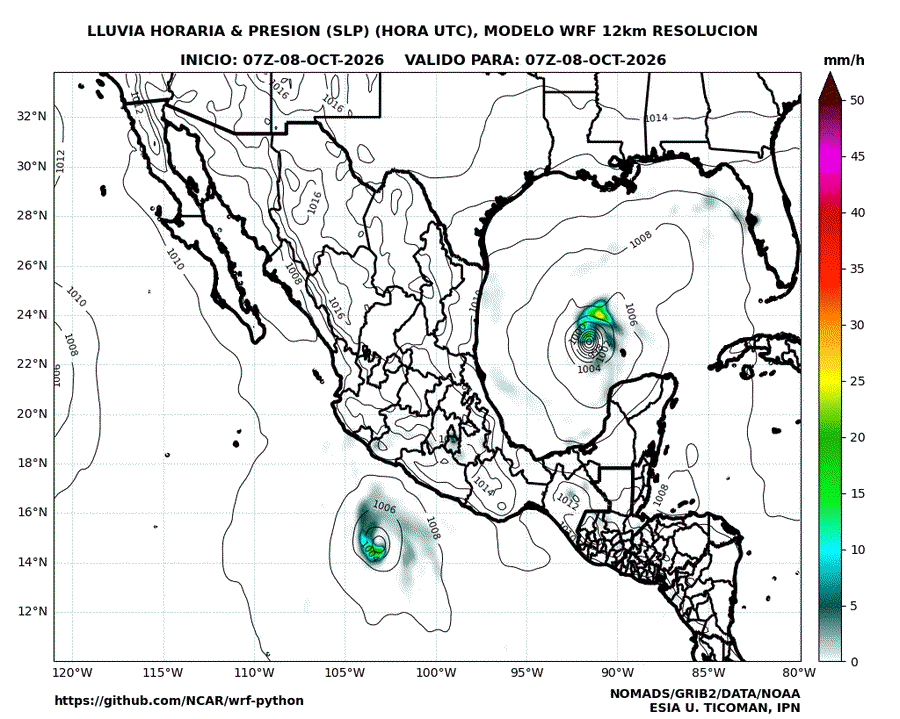

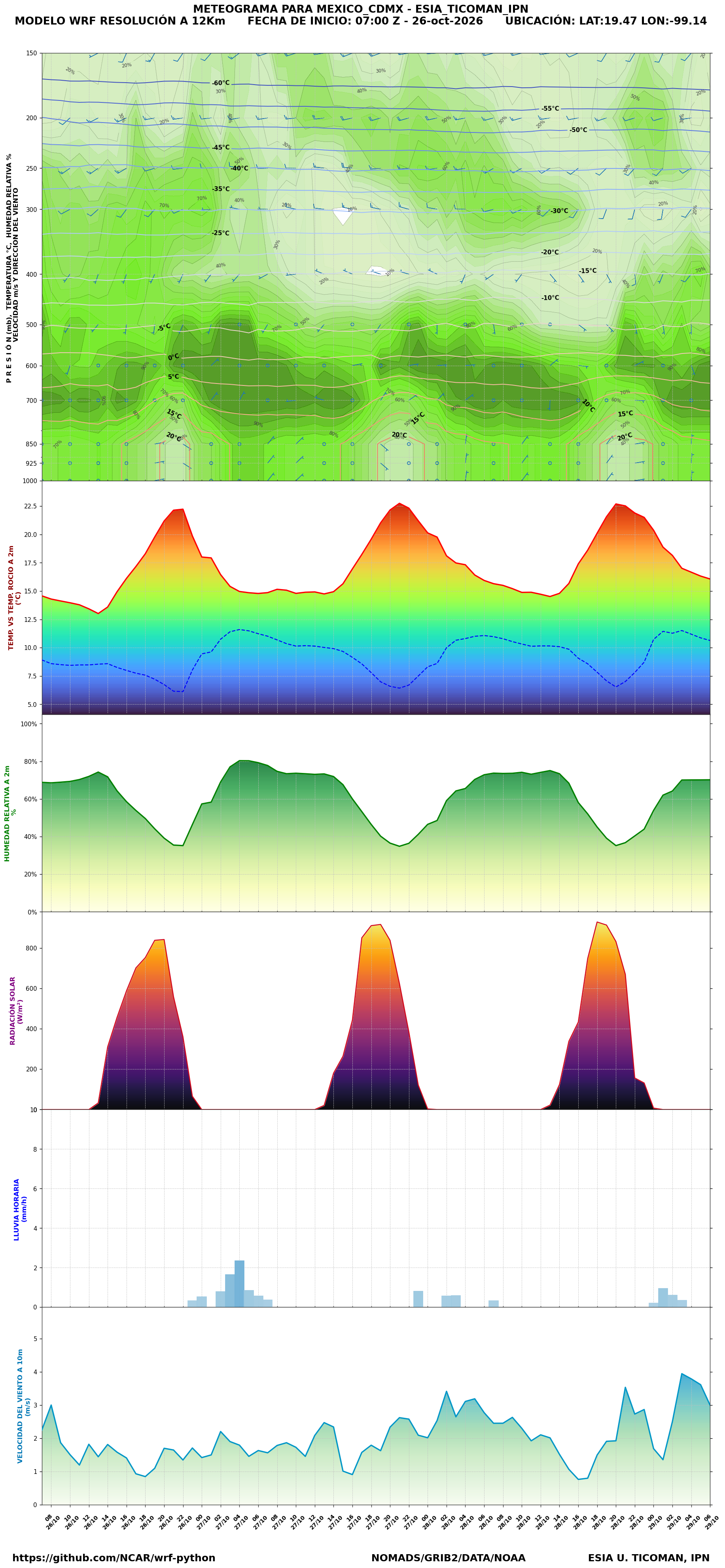

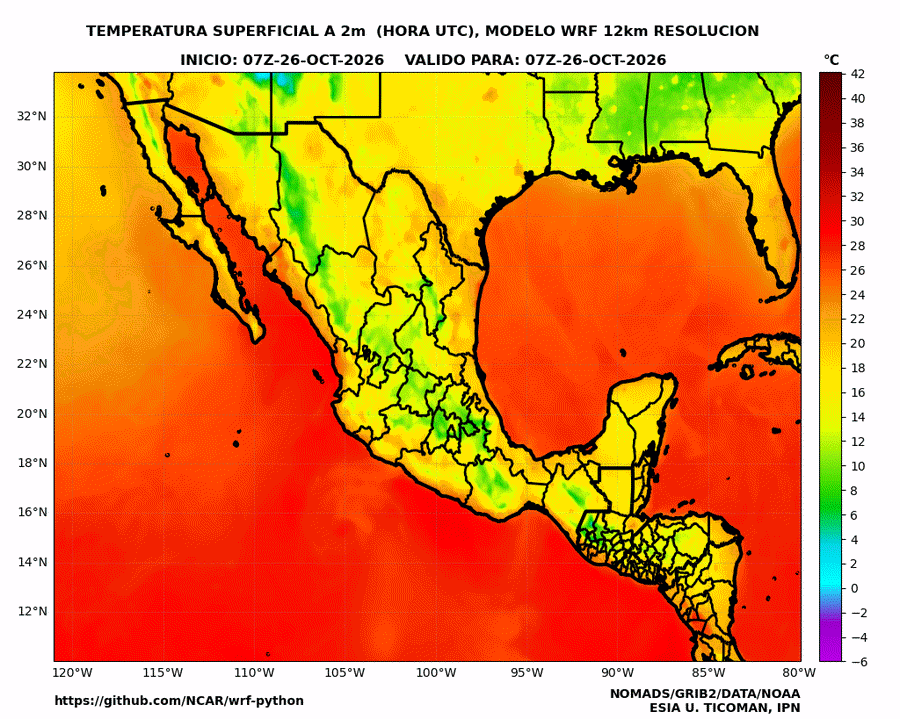

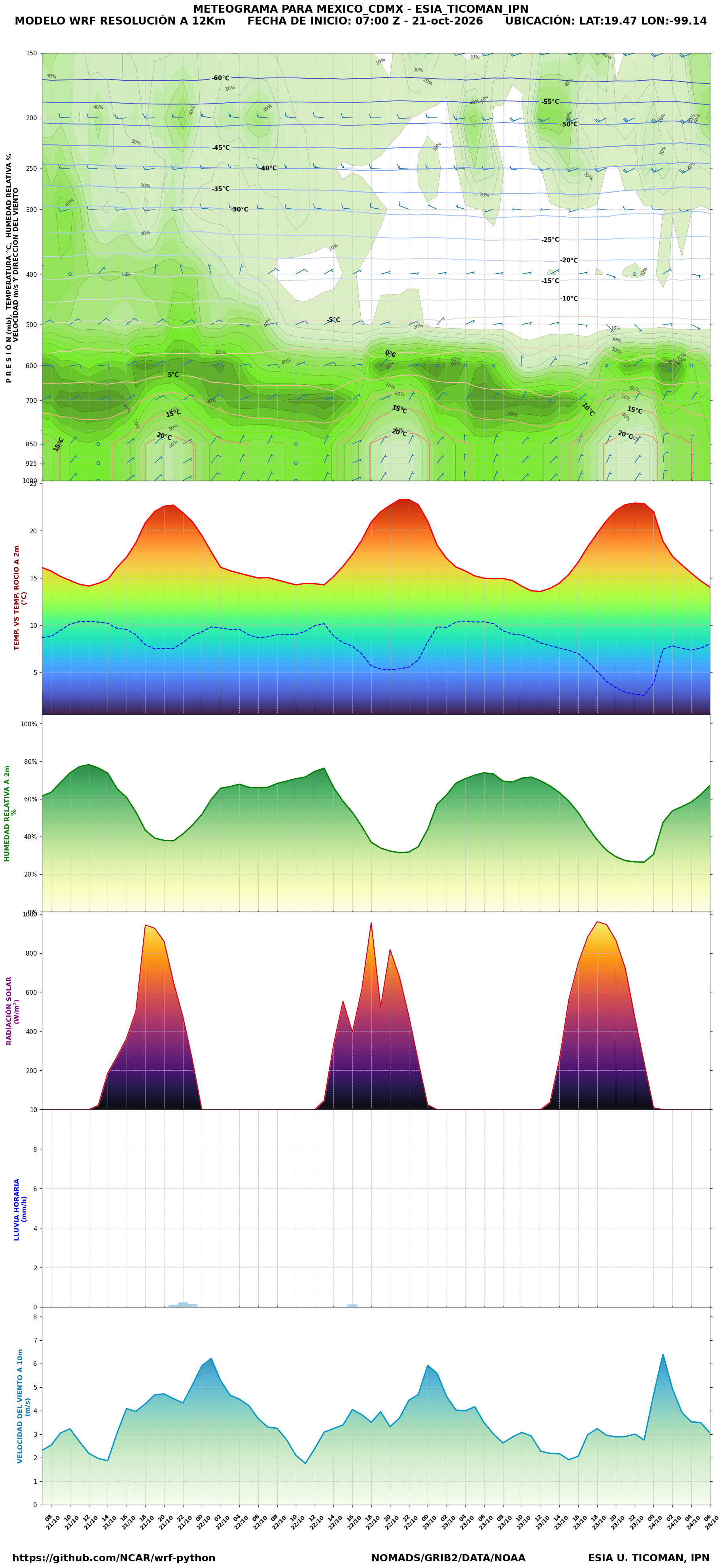

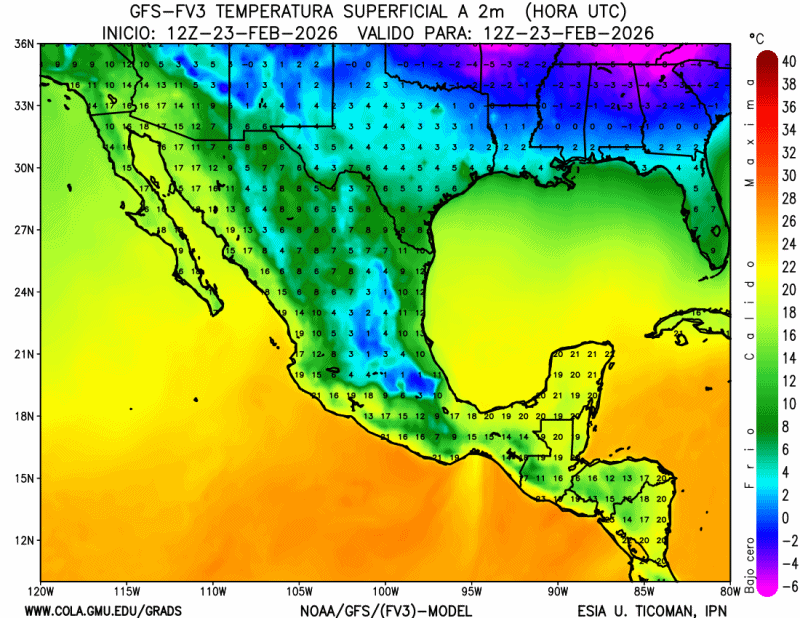

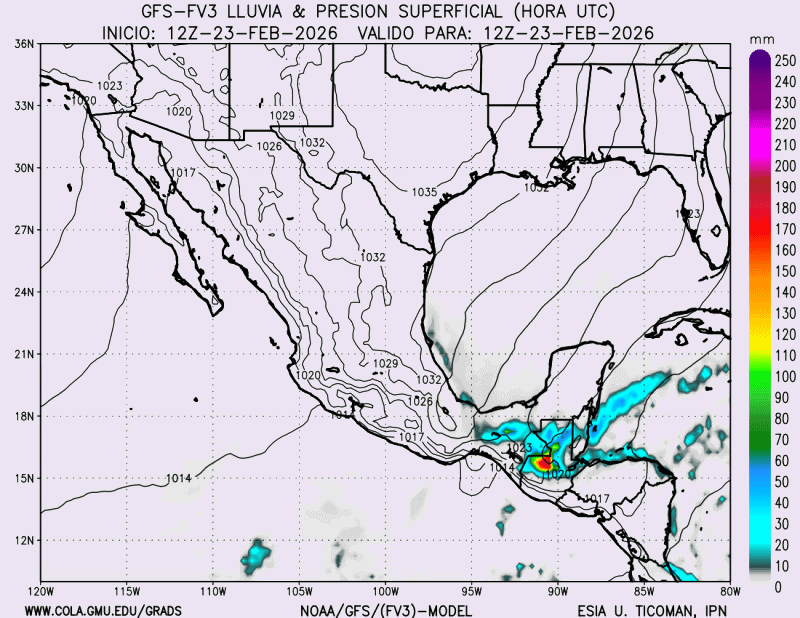

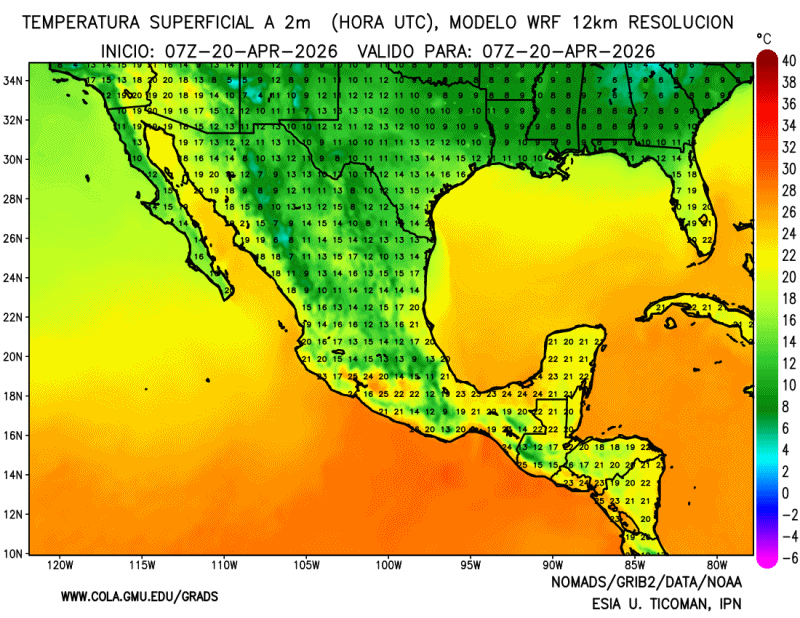

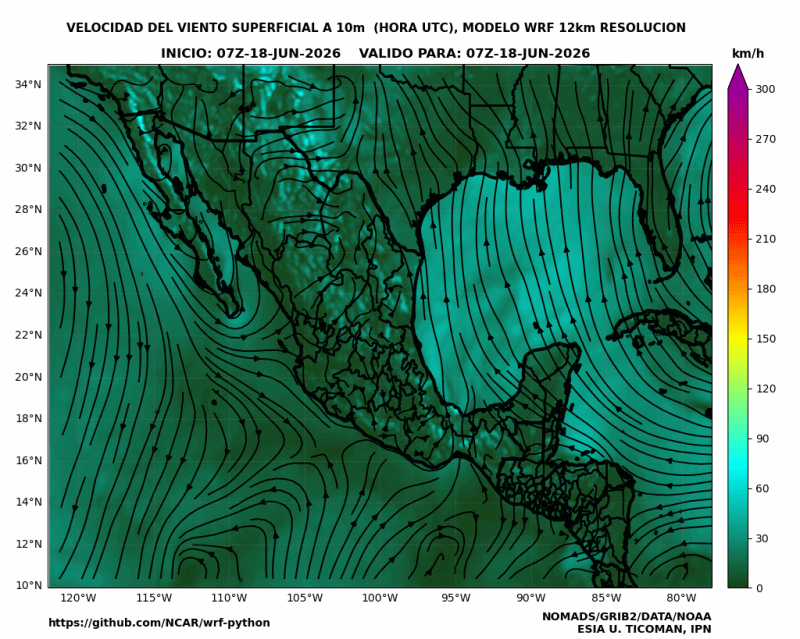

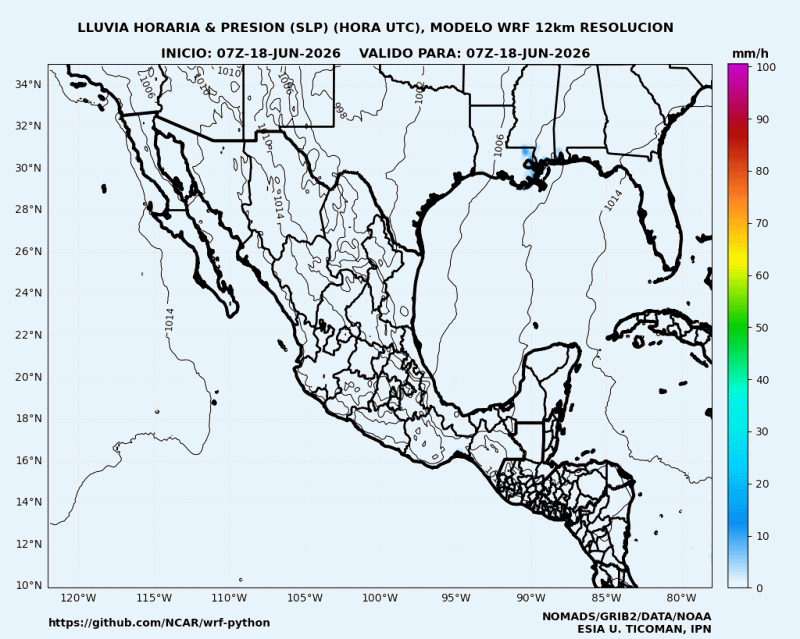

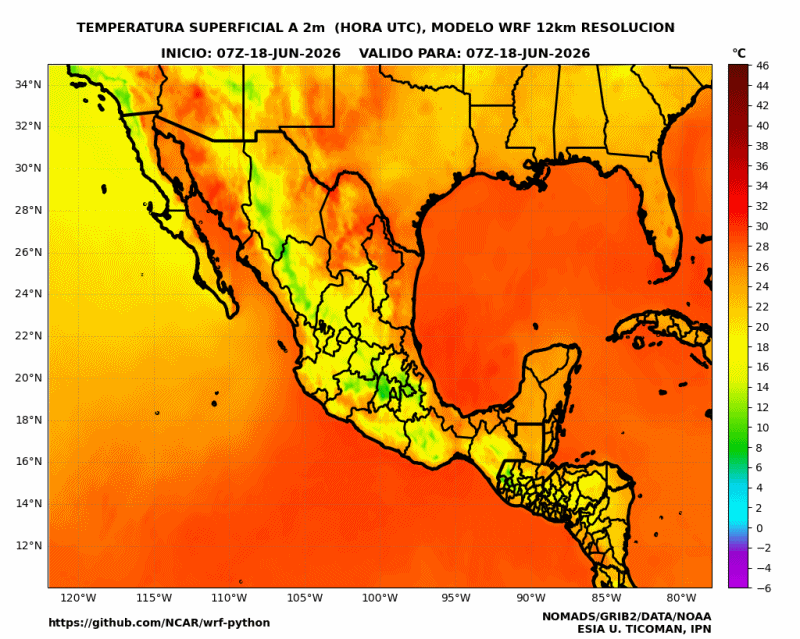

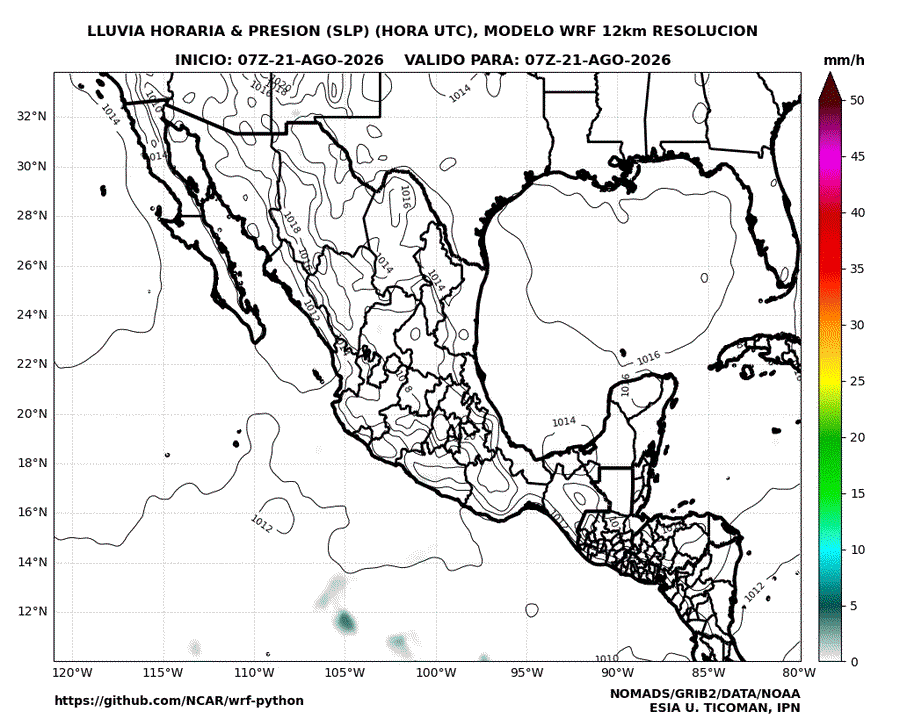

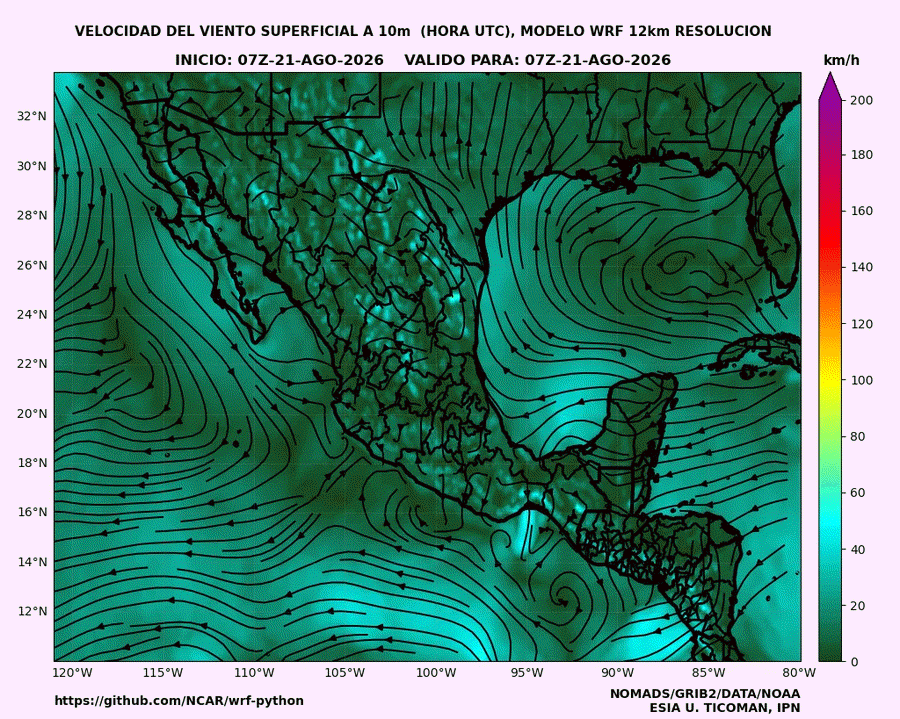

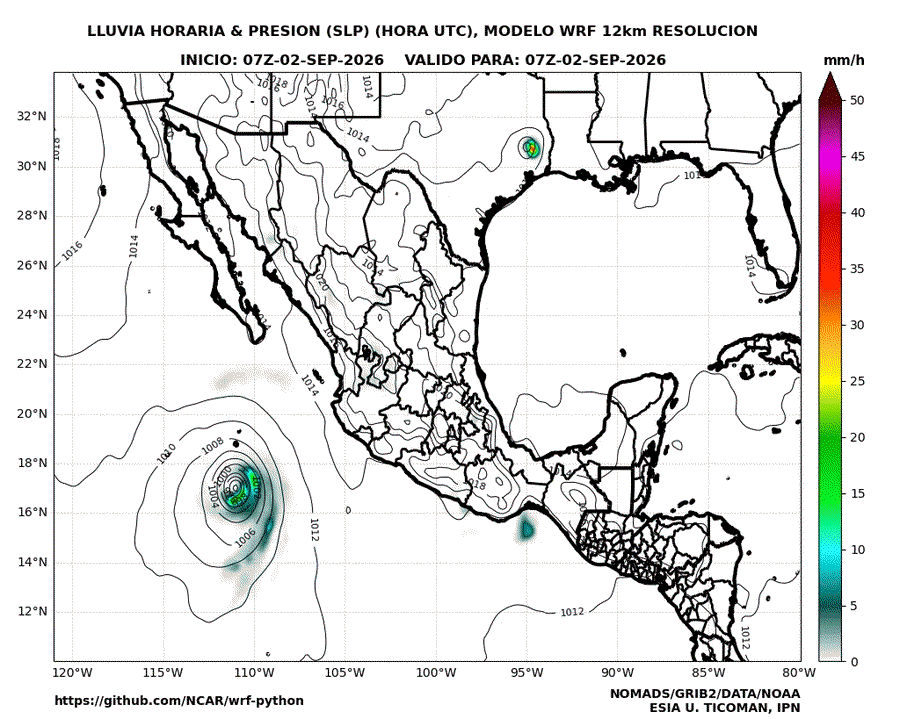

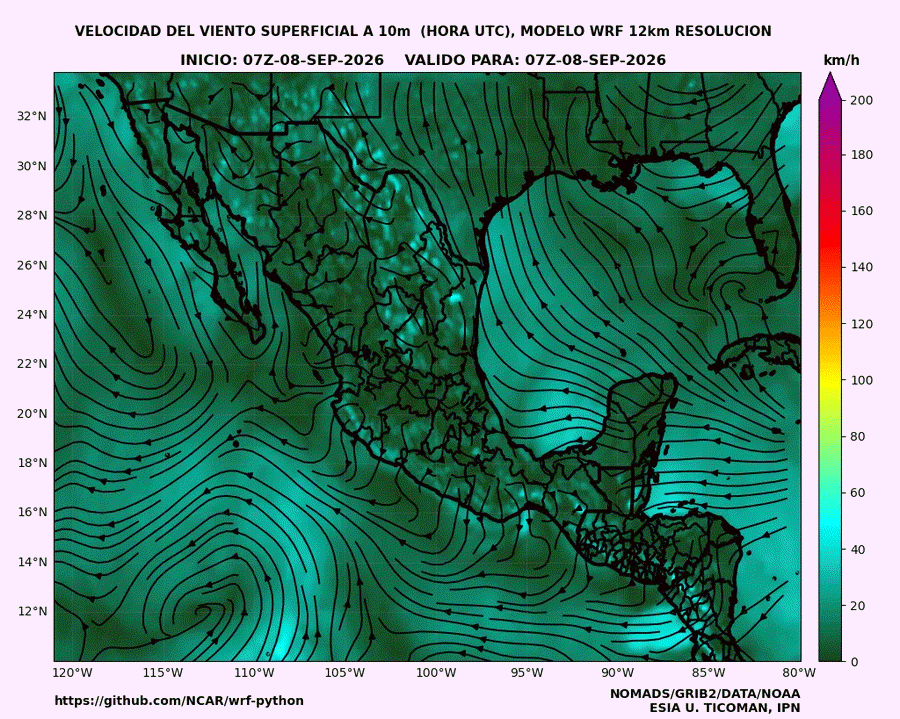

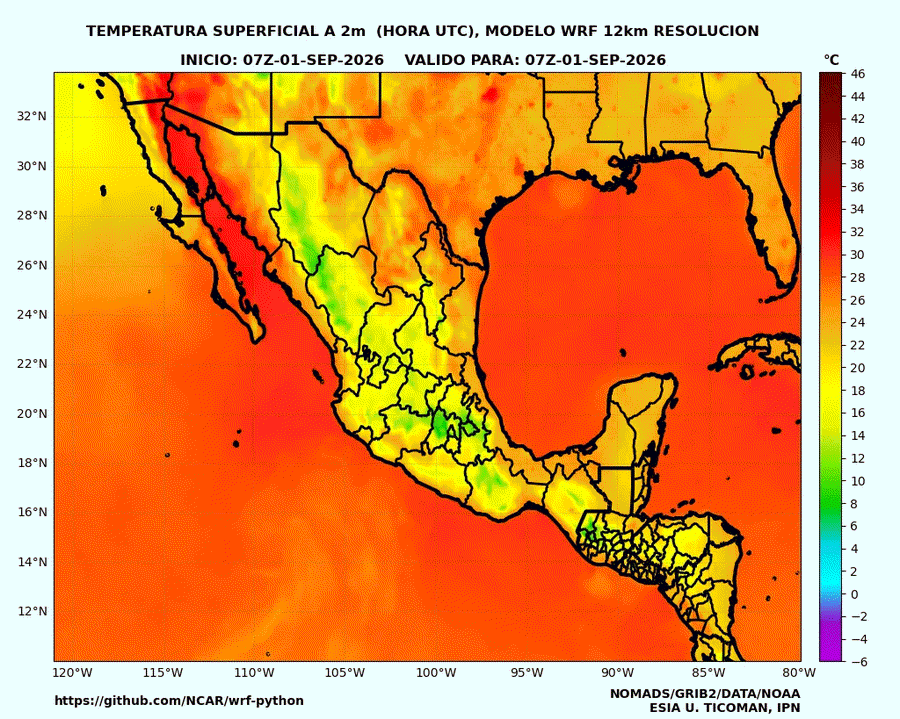

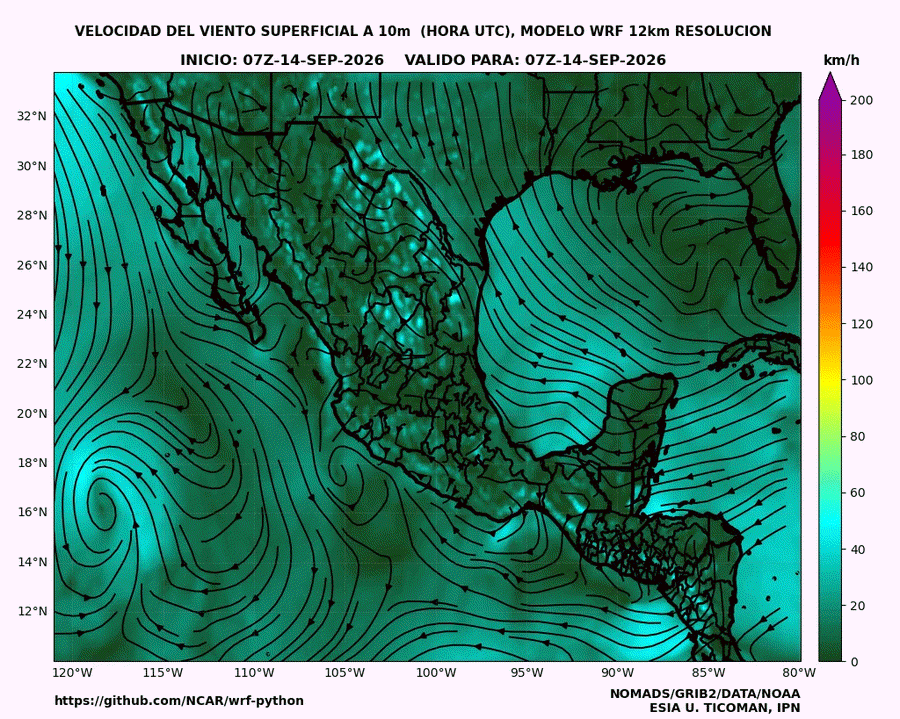

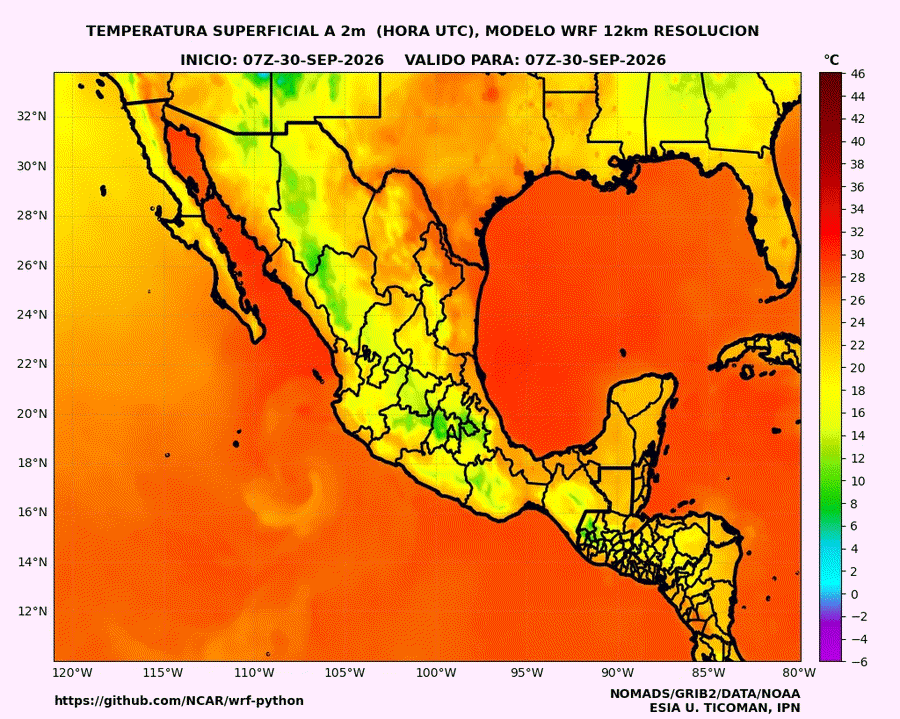

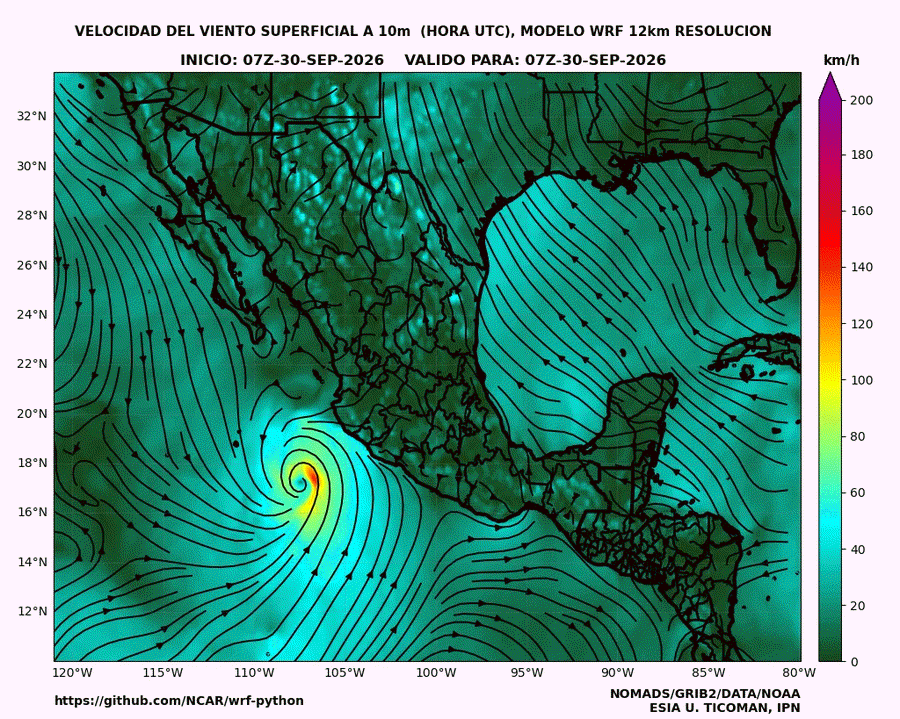

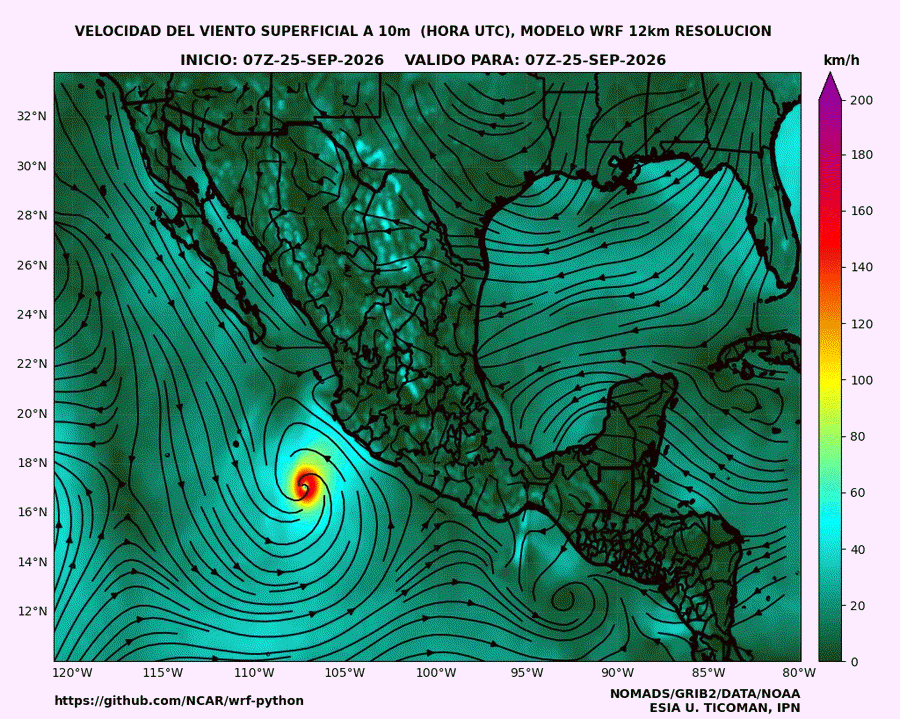

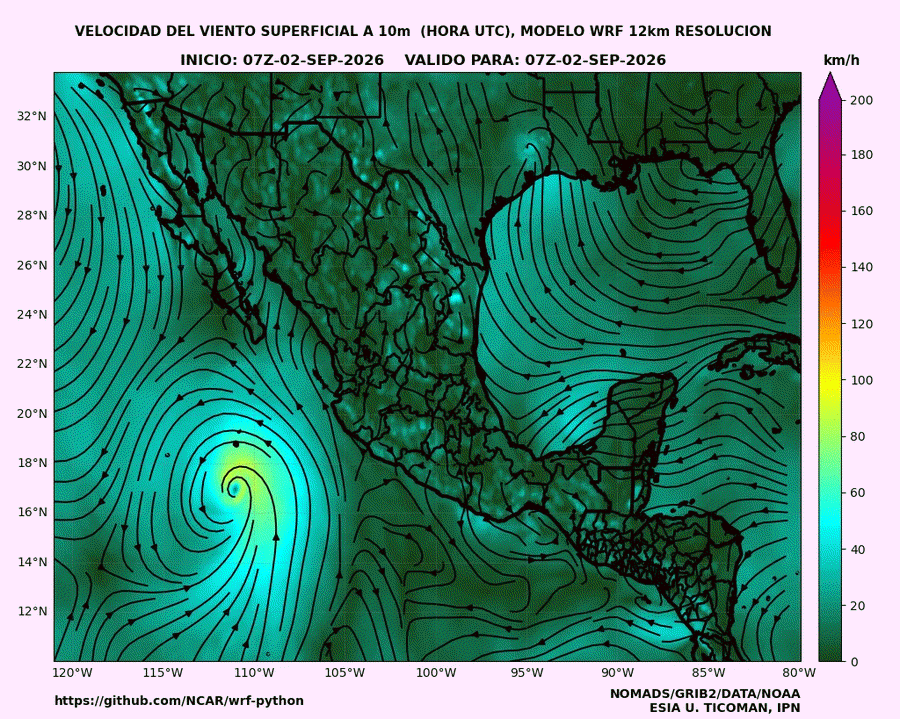

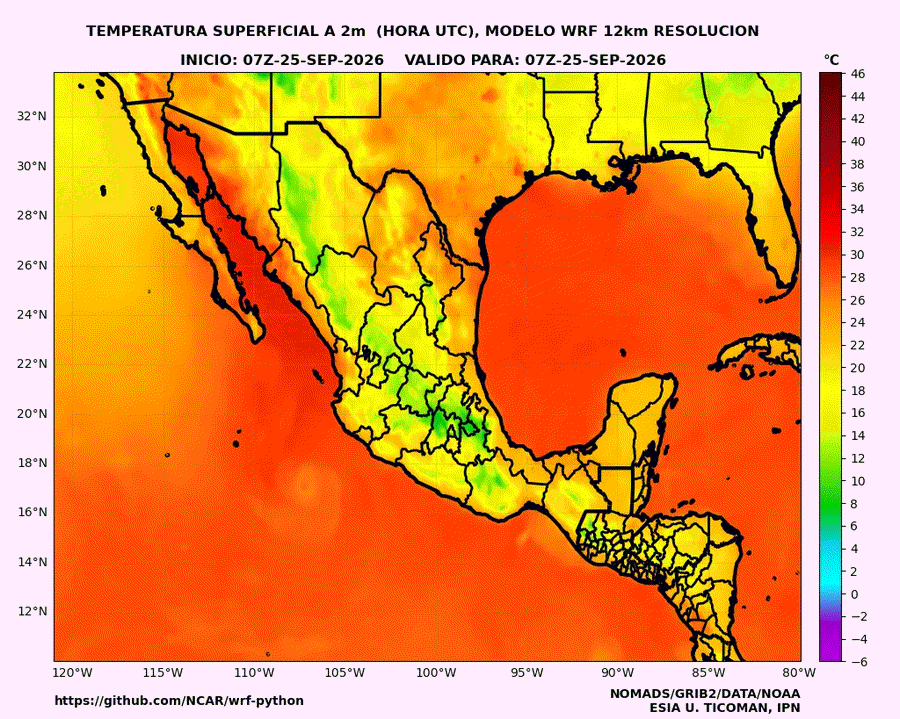

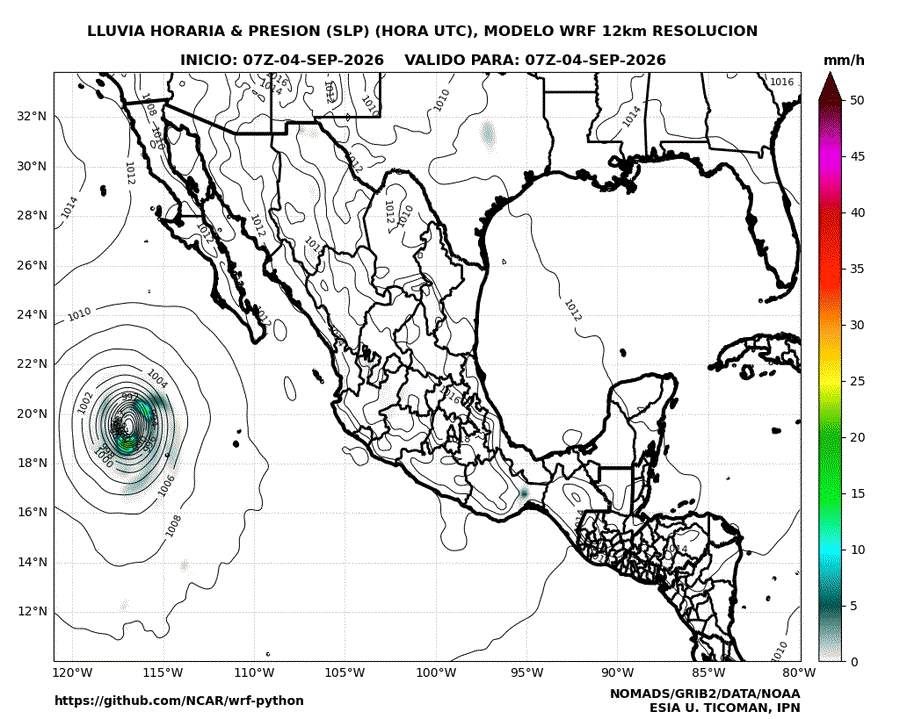

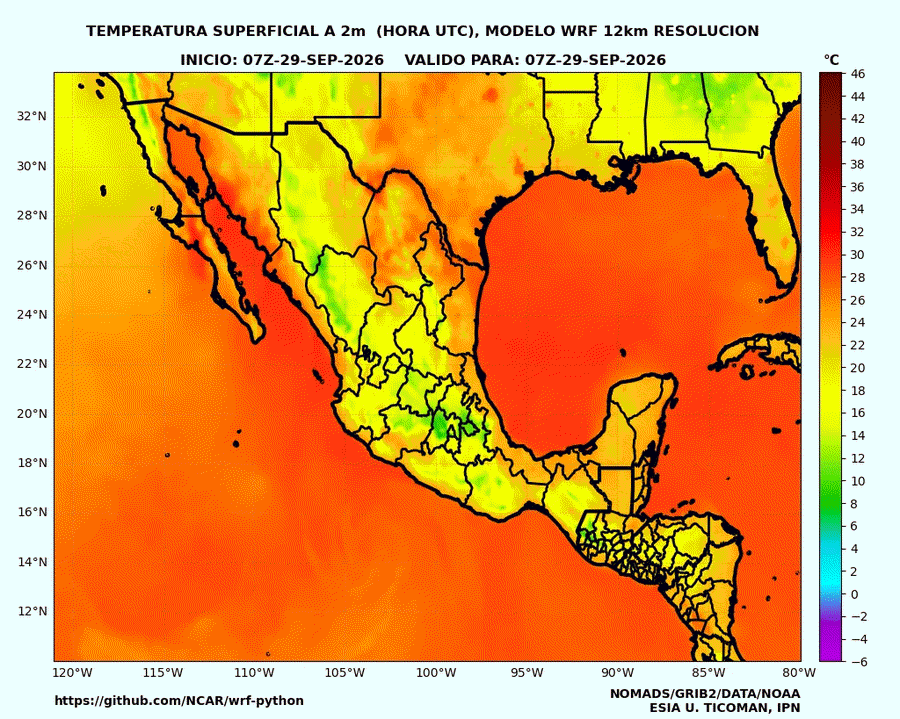

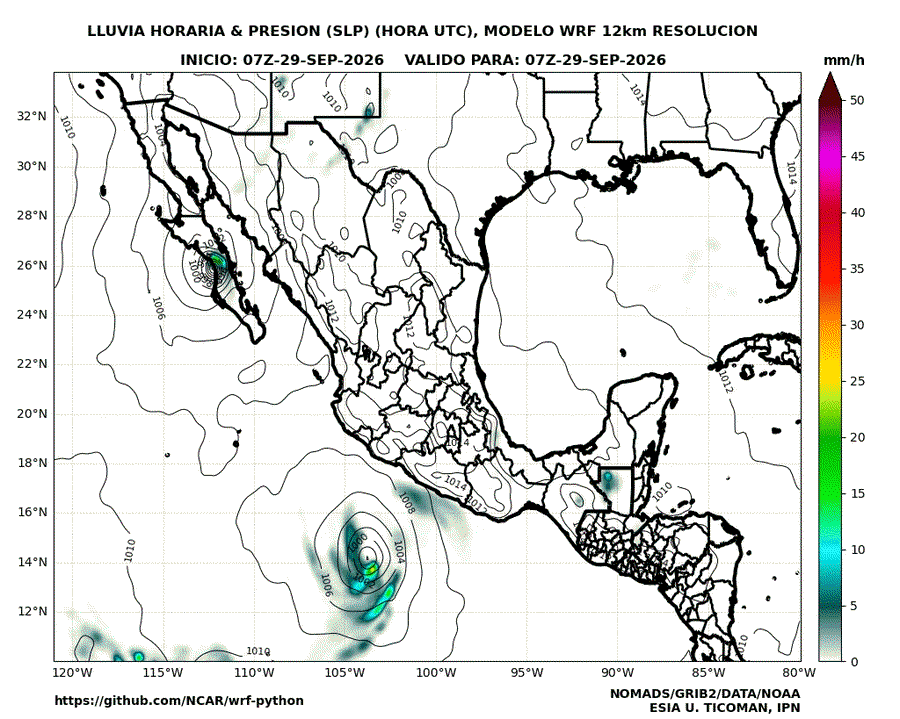

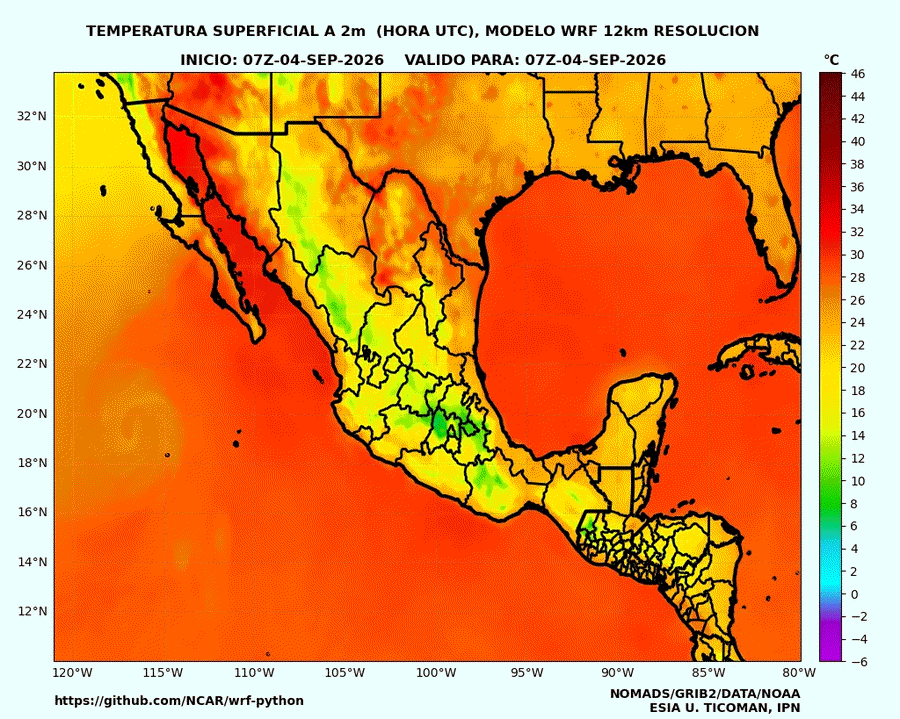

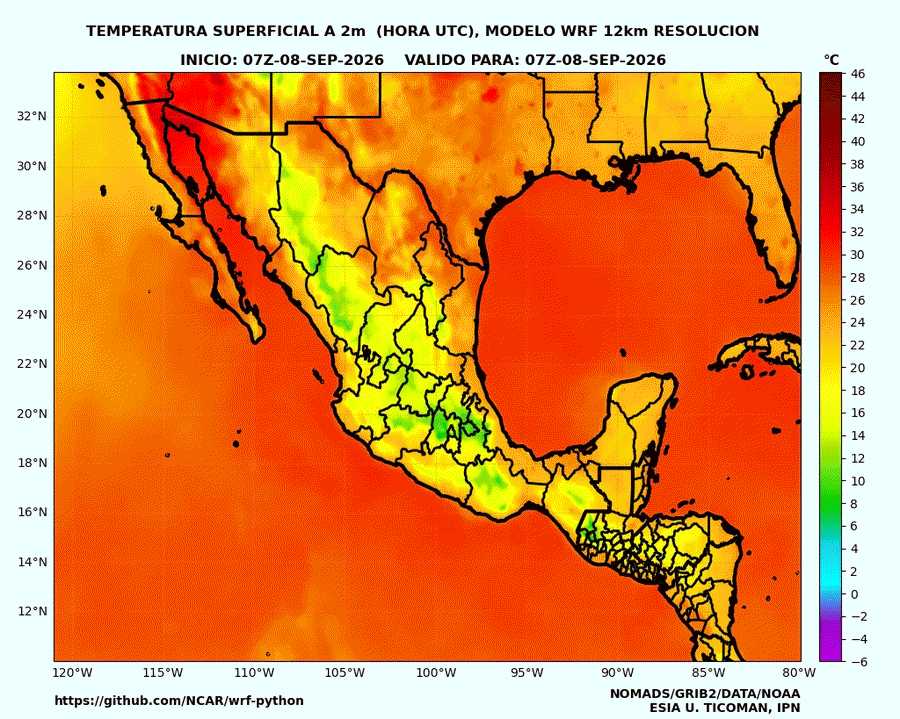

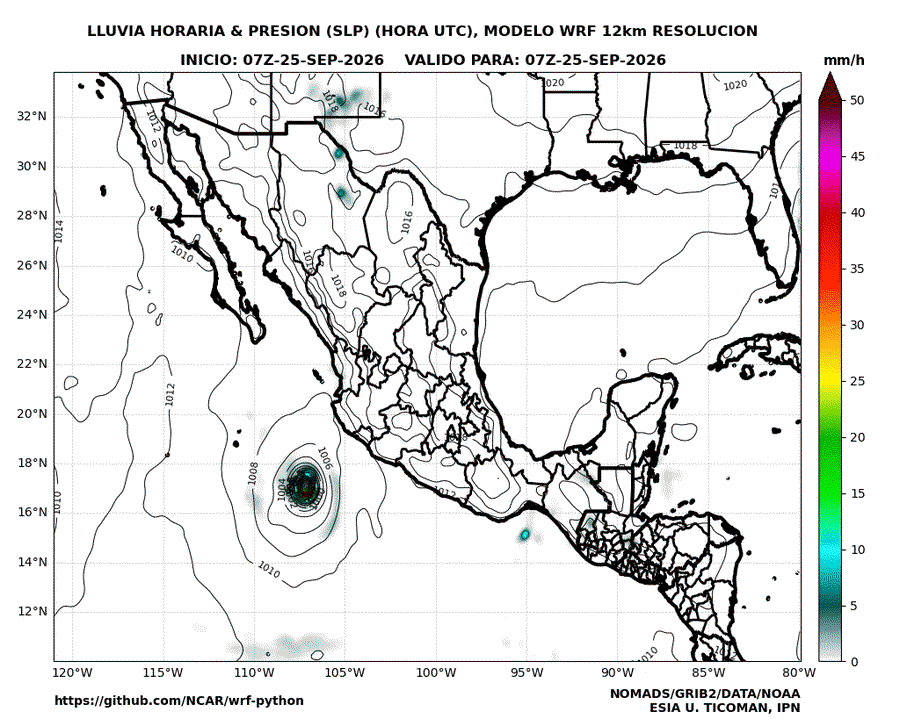

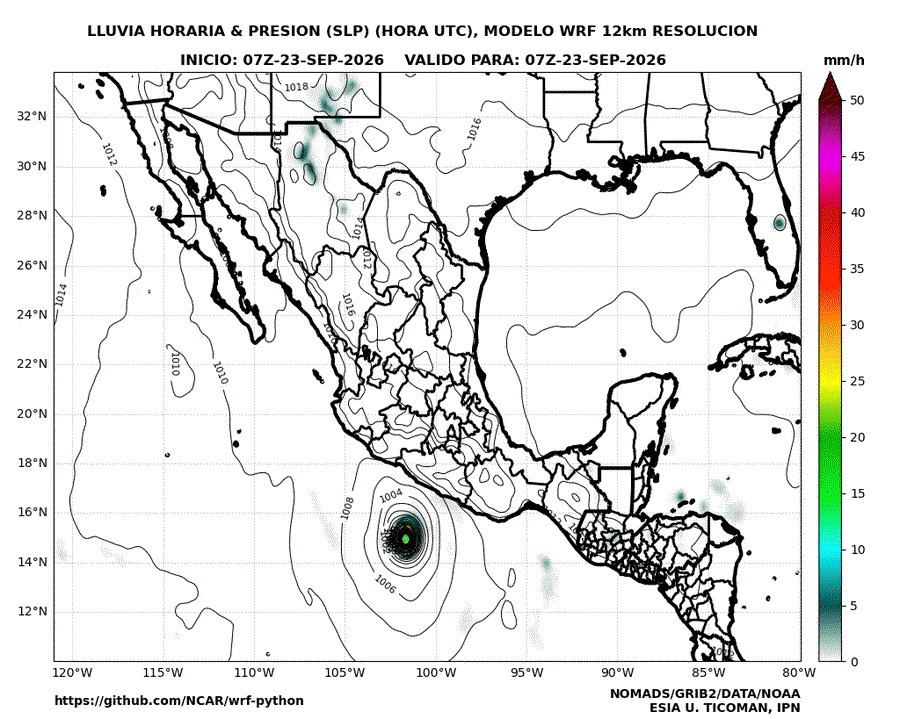

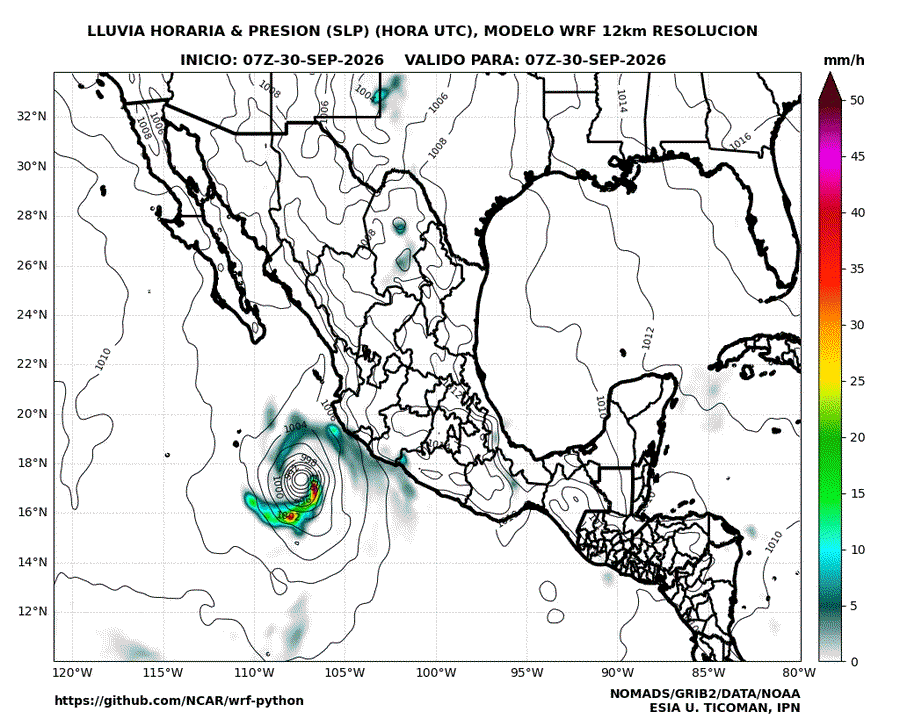

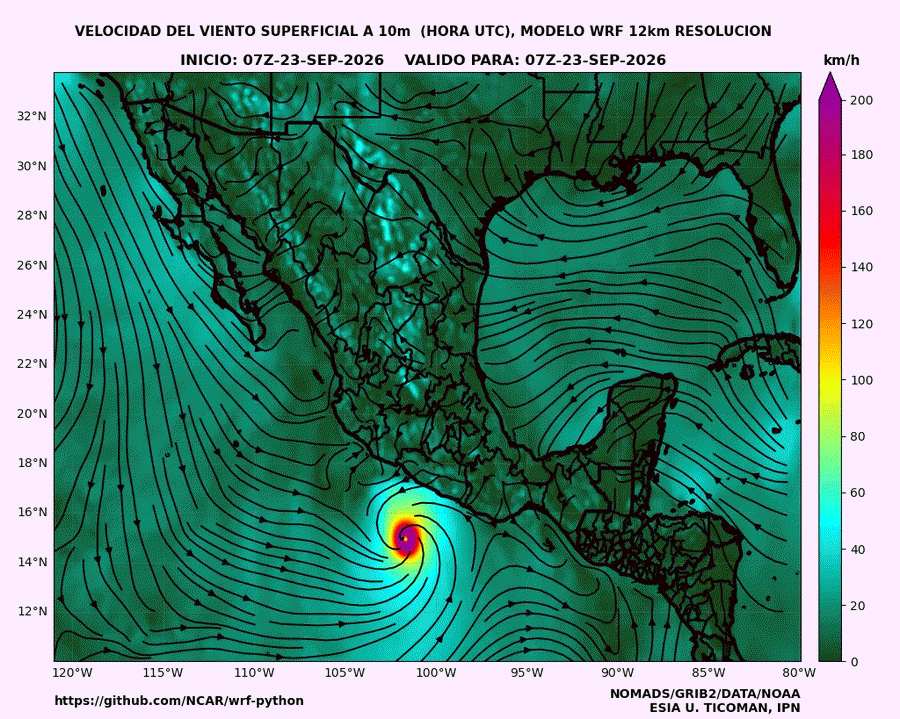

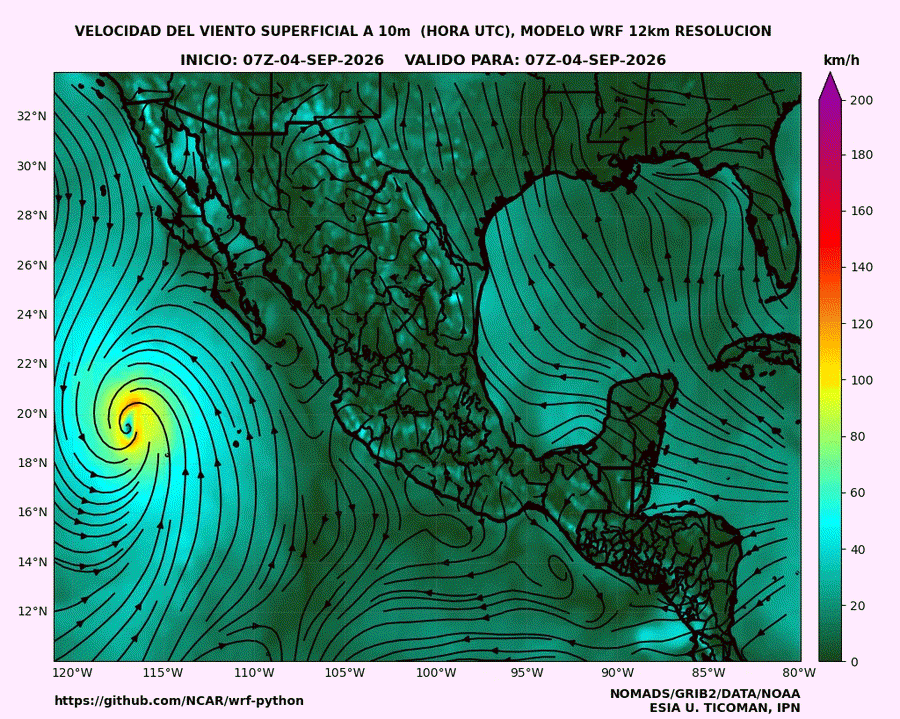

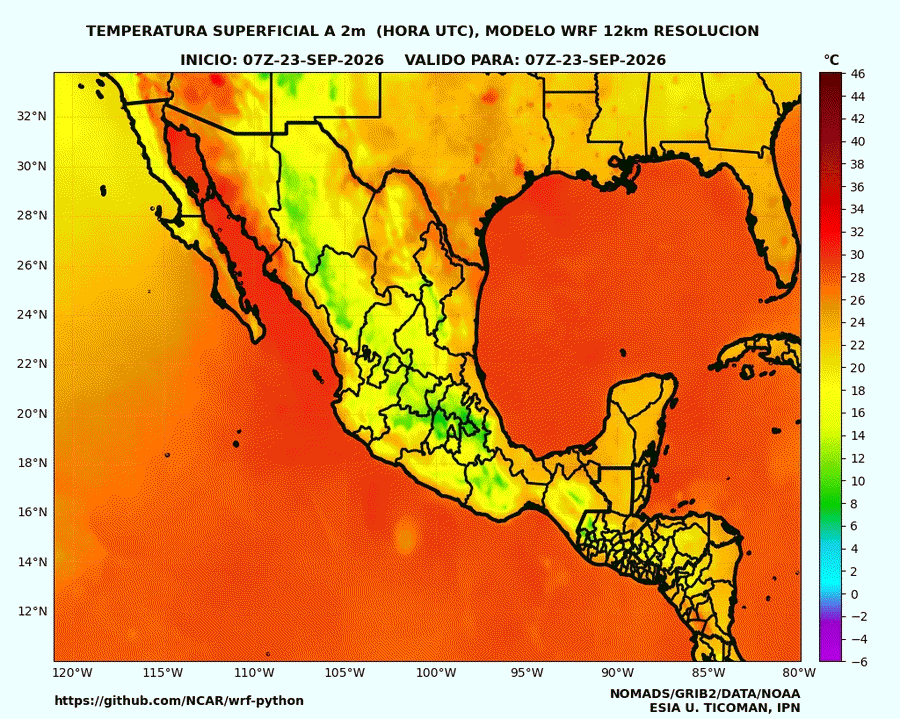

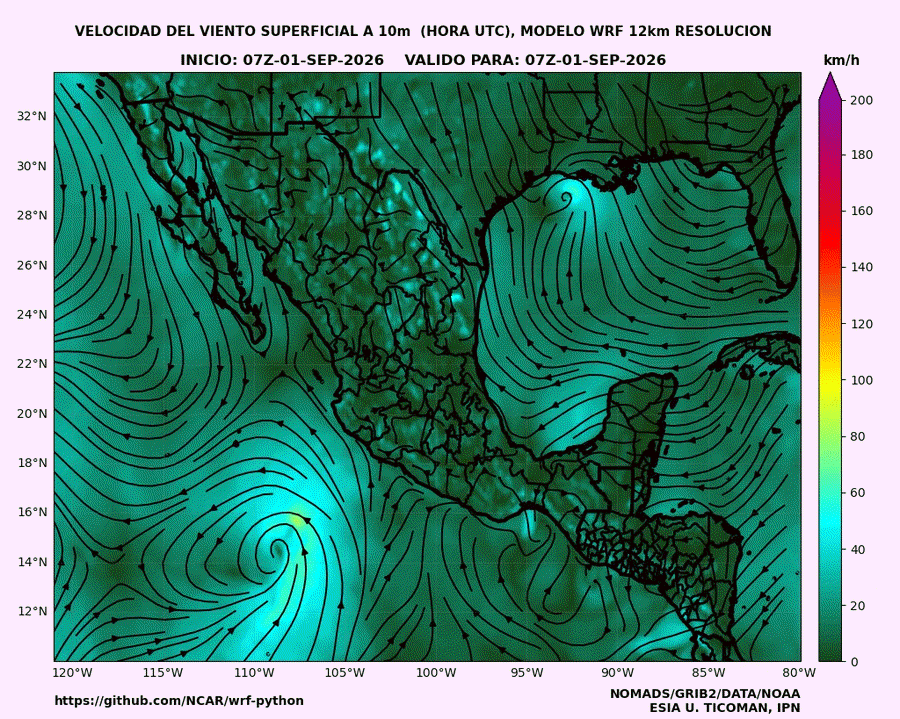

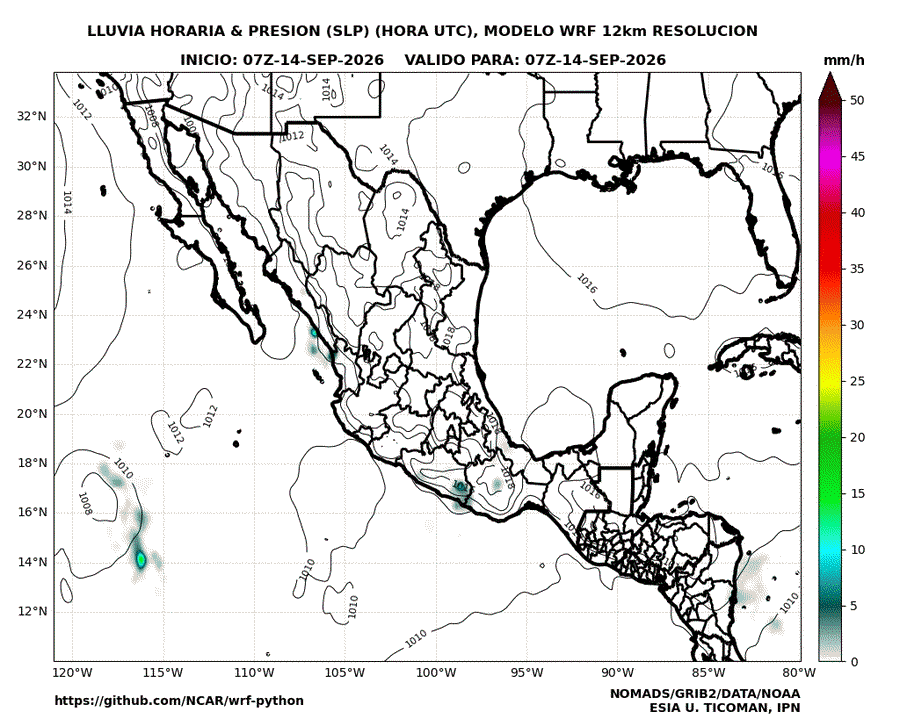

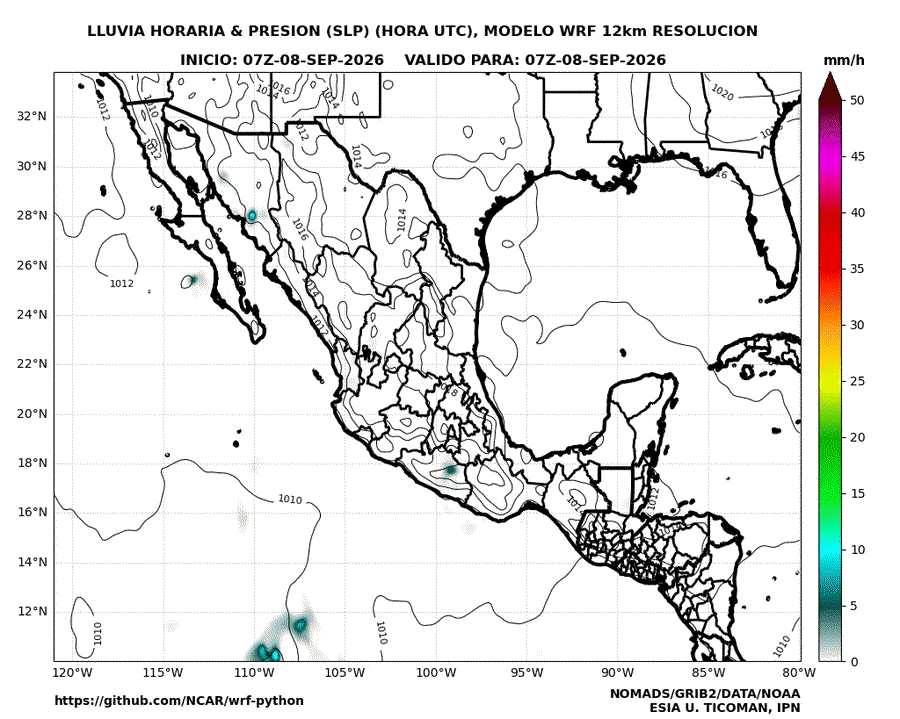

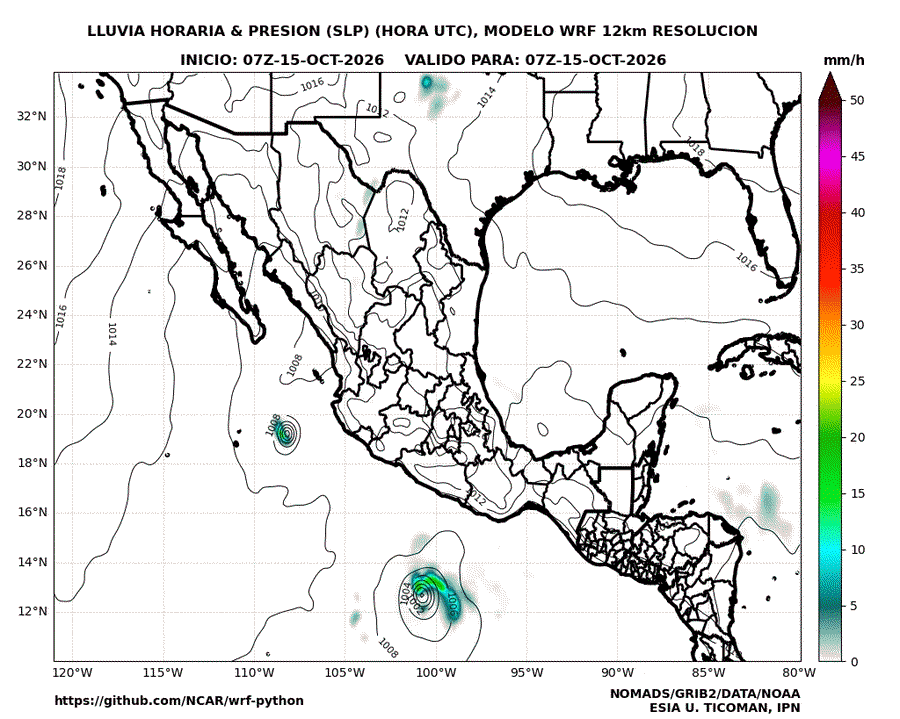

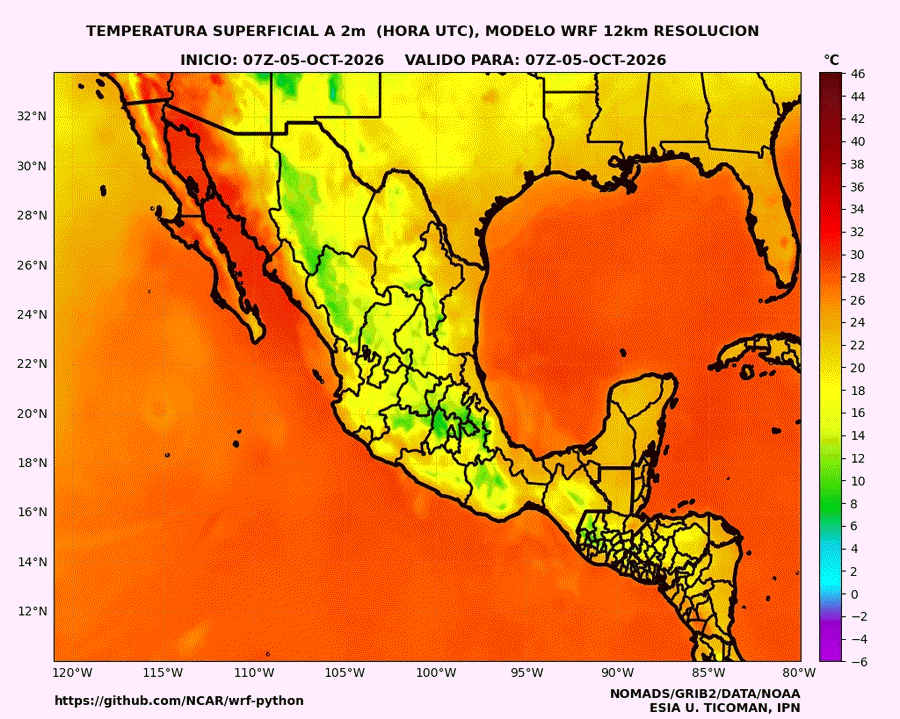

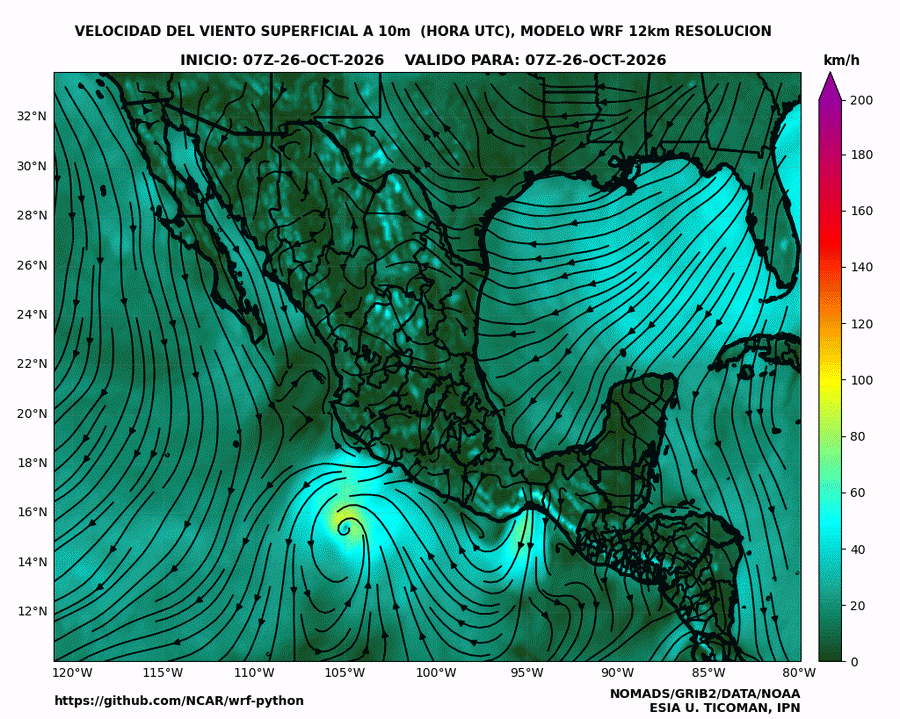

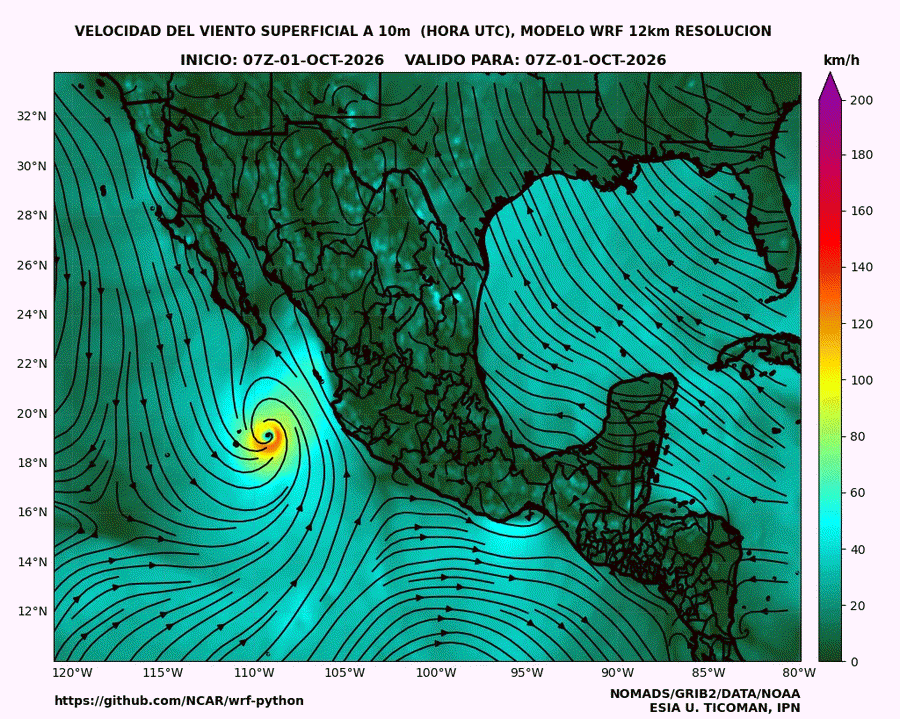

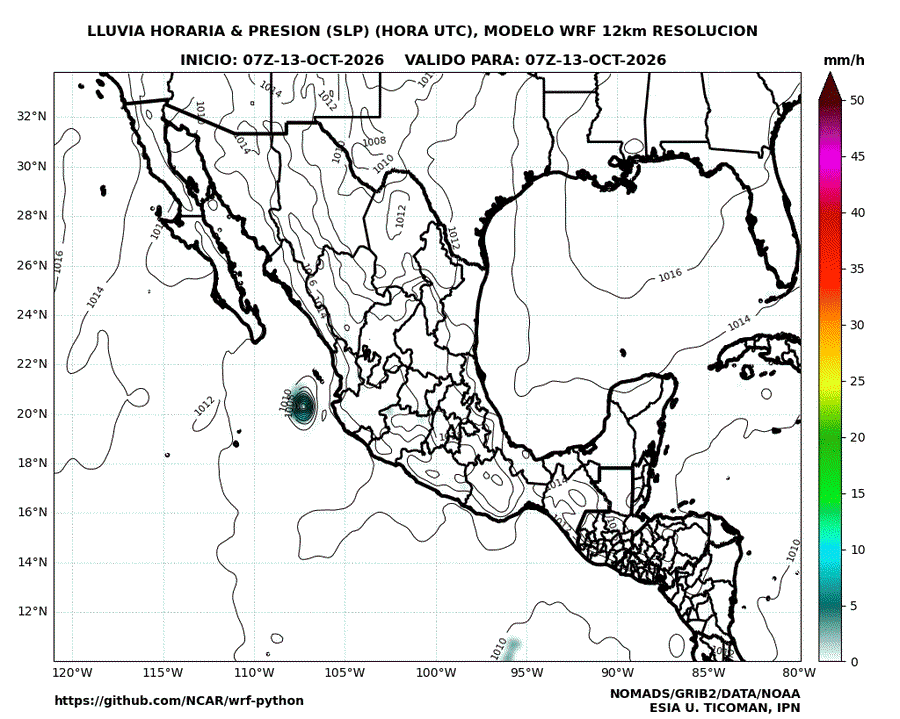

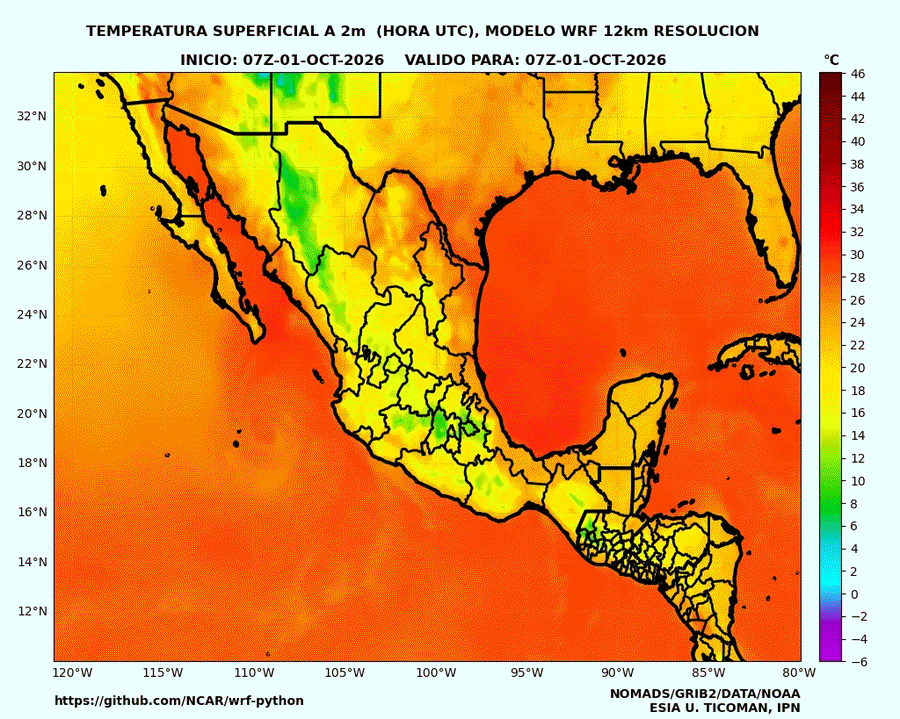

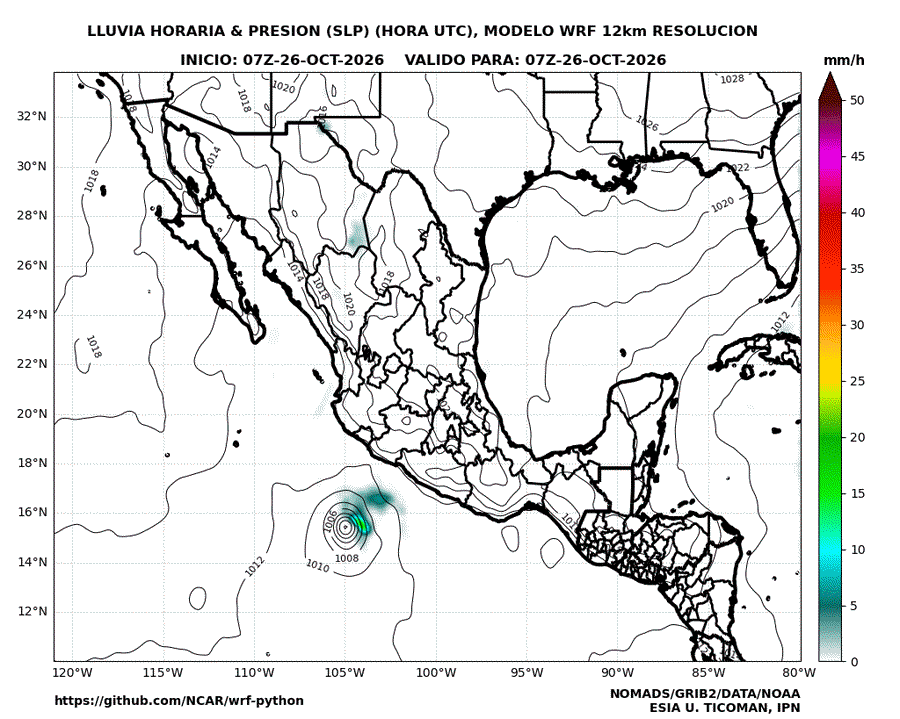

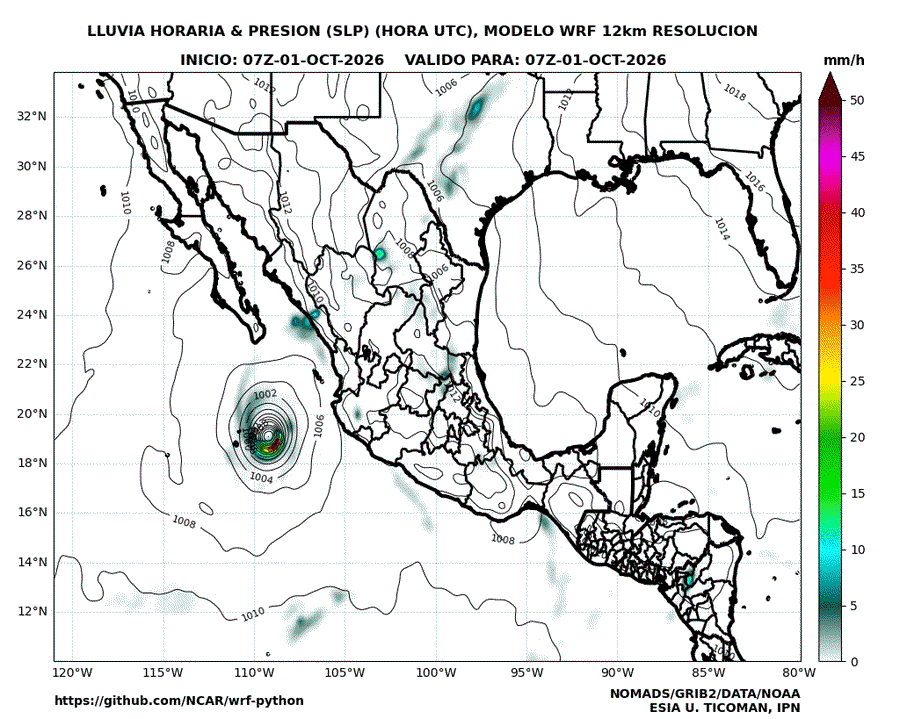

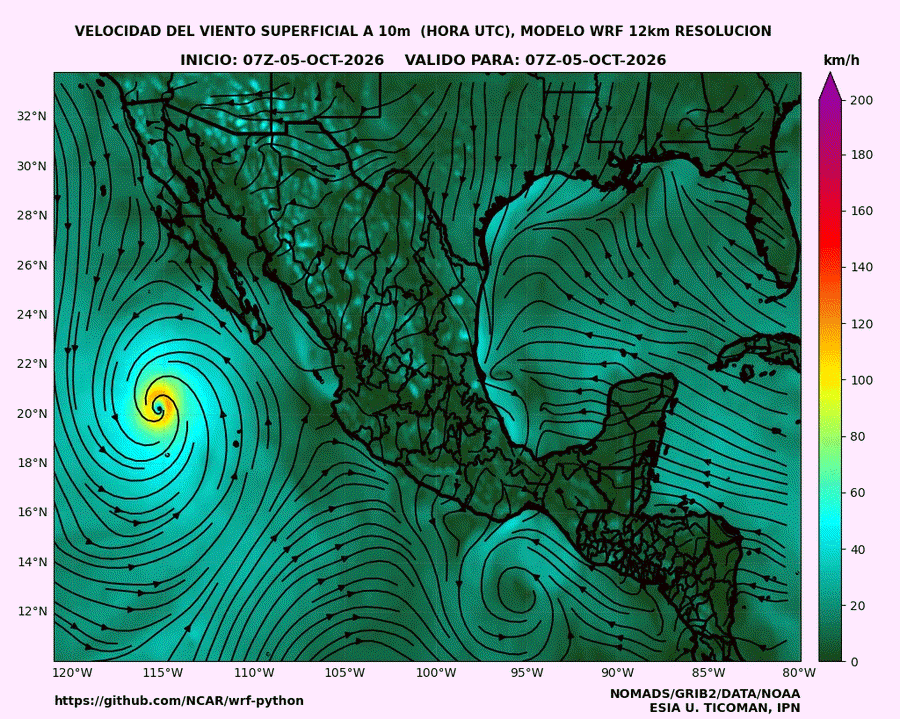

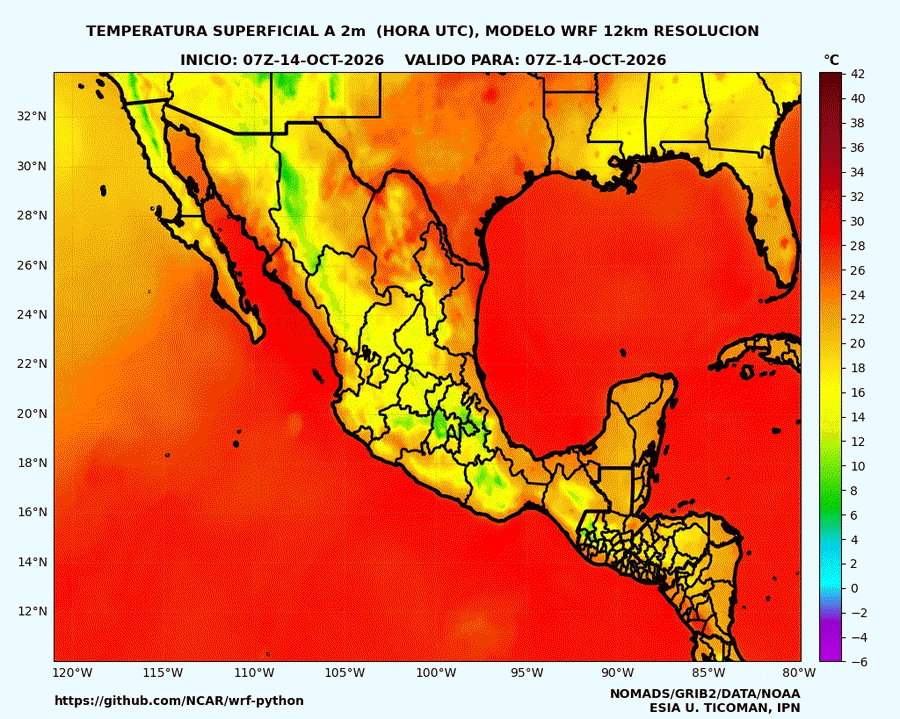

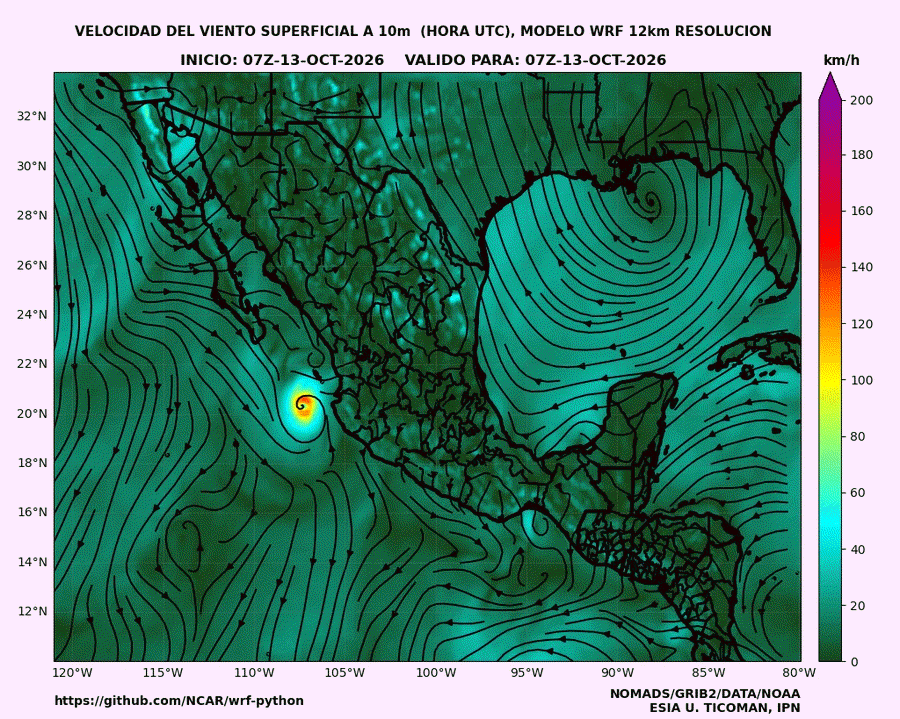

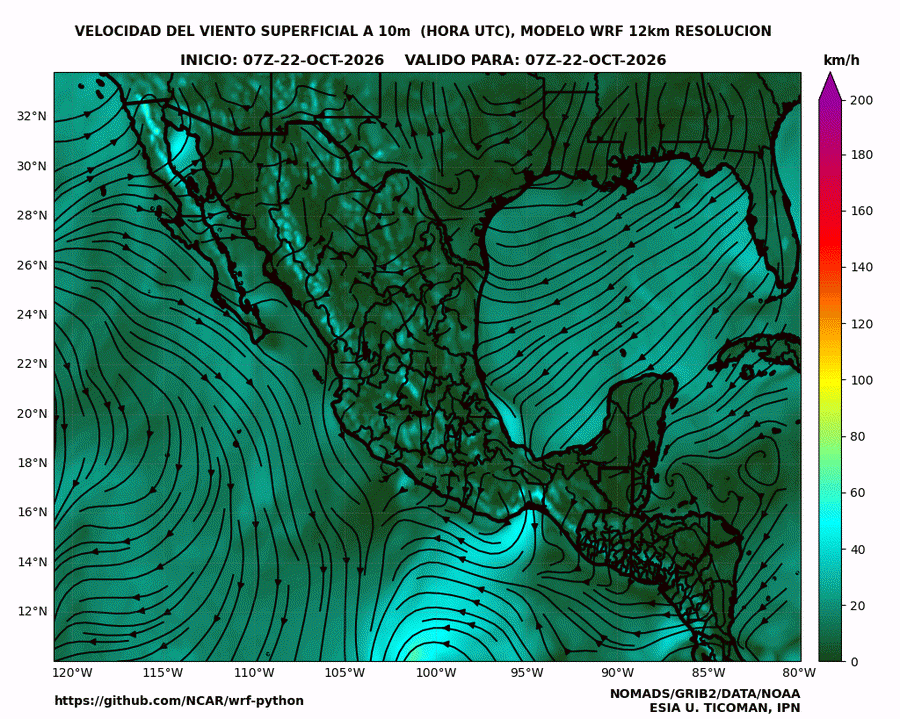

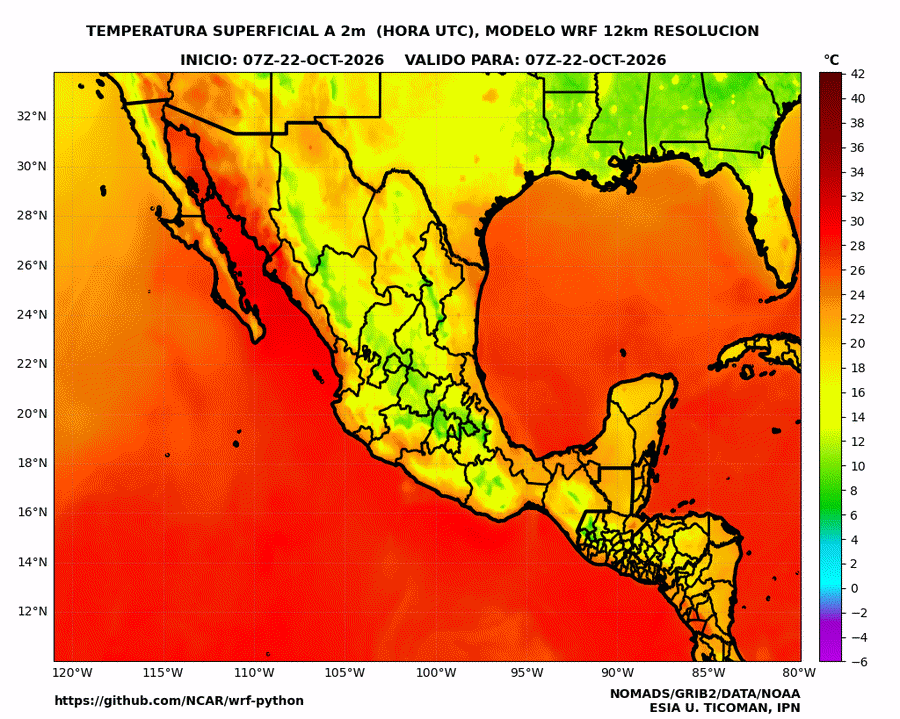

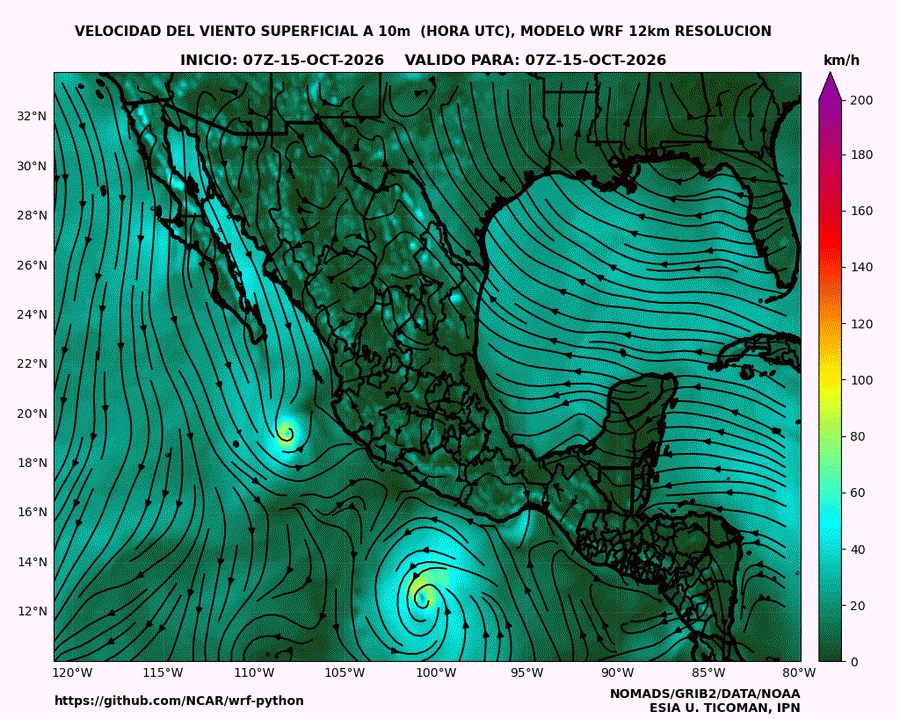

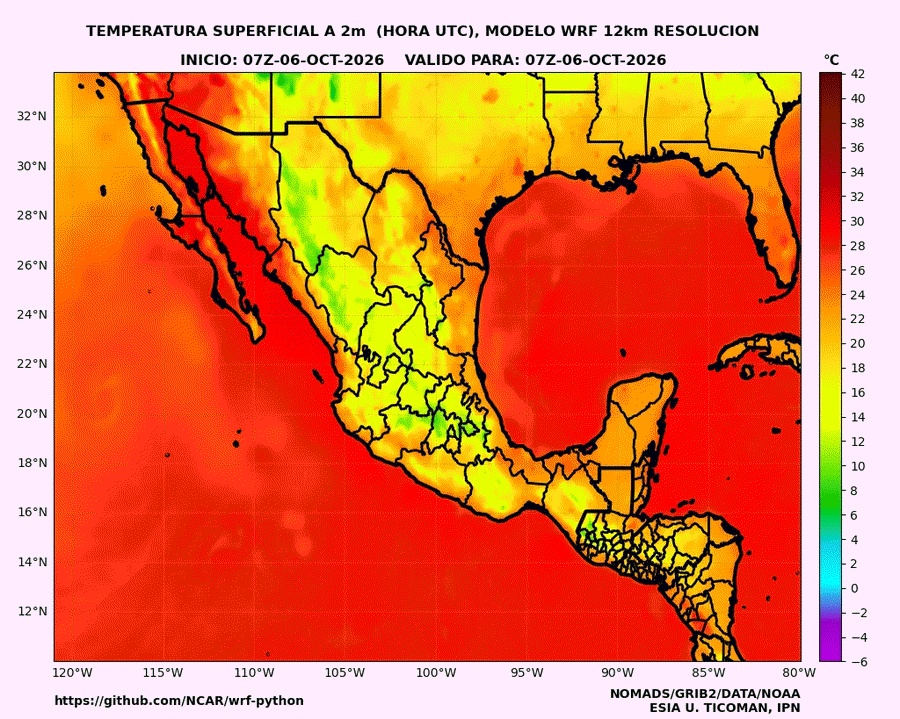

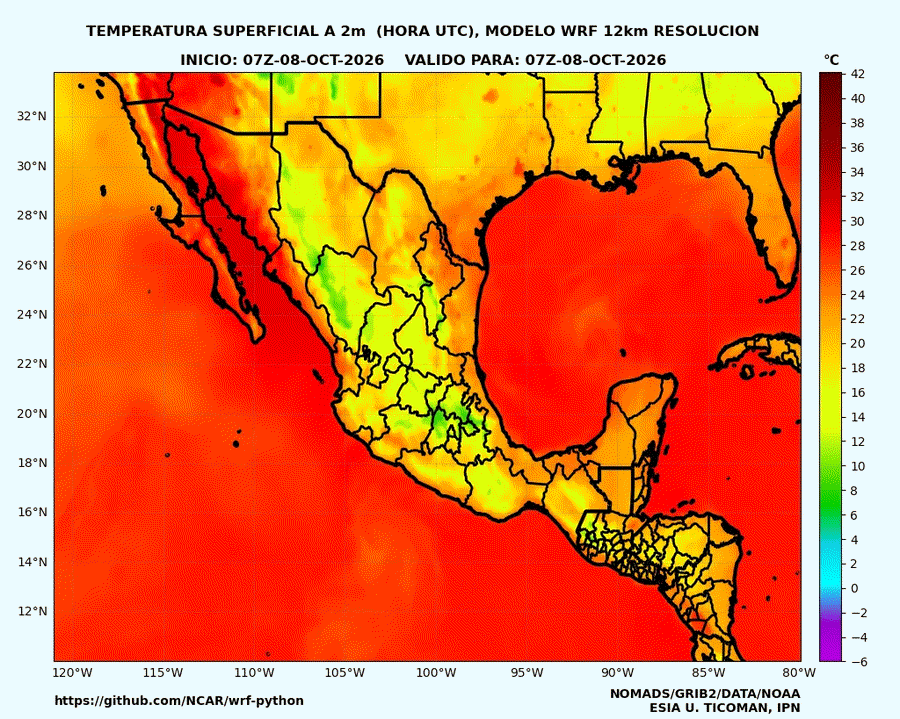

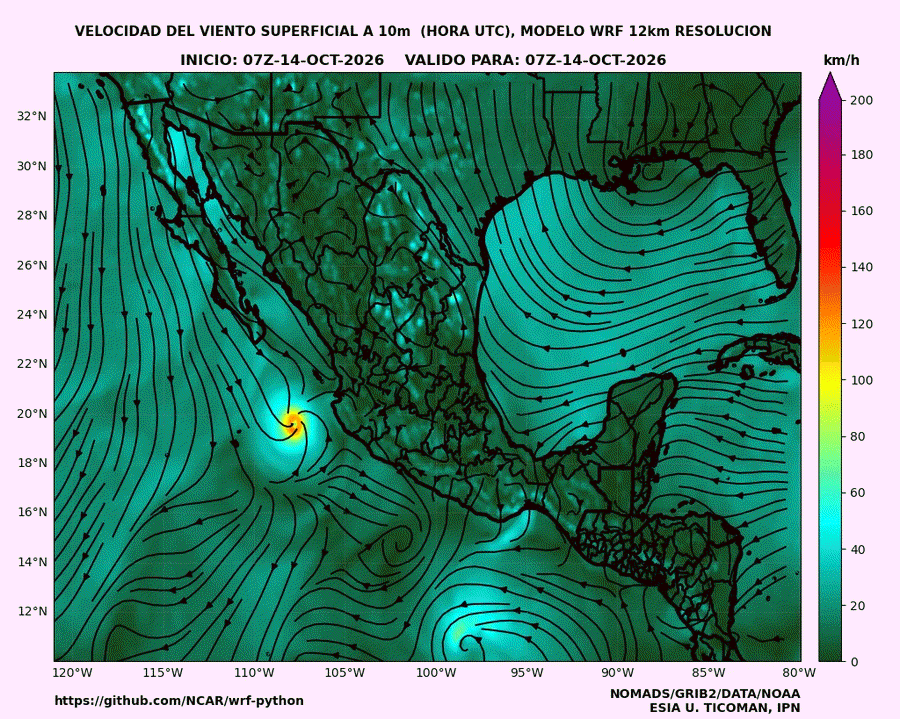

En esta imagen, se presenta el pronóstico numérico del clima atmosférico con el modelo WRF a 12km de resolución de malla en forma de un Meteograma que nos muestra el estado del clima para tres días en horario 06Z (UTC), cabe mencionar que cuantos más cercano se éste del día, más confiable es el pronóstico numérico. Para la lectura consta de lo siguiente:

1.- Gráfica Superior (Humedad Relativa y Temperatura a Diferentes Alturas): La humedad relativa (en %) y las temperaturas (en °C) están representadas en diferentes niveles de la atmósfera desde los 100 hPa hasta los 700 hPa. Las líneas de contorno indican diferentes niveles de humedad y temperatura, con flechas que muestran la dirección y velocidad del viento.

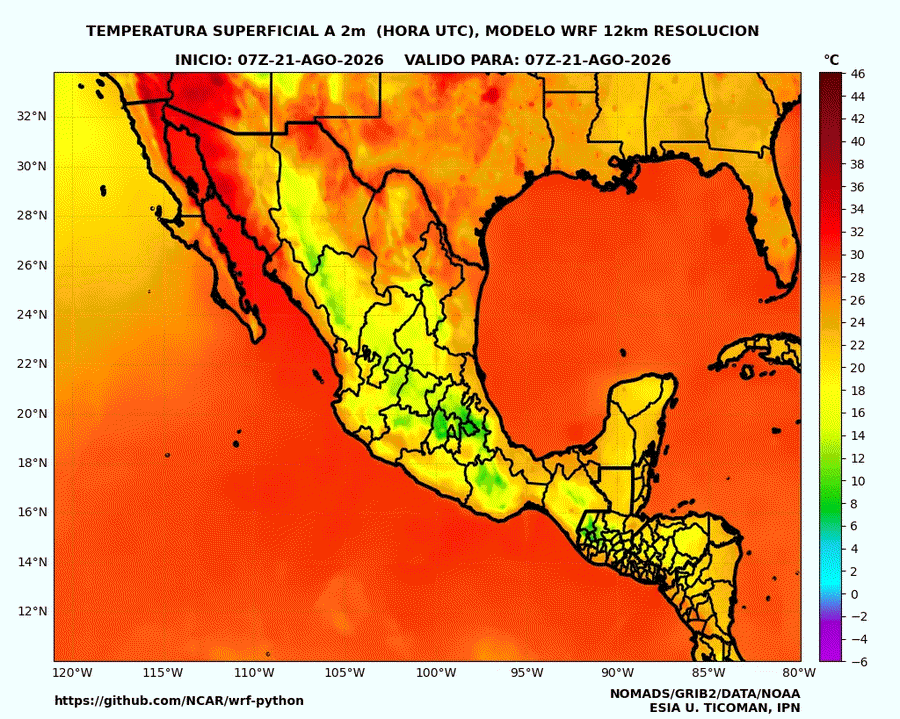

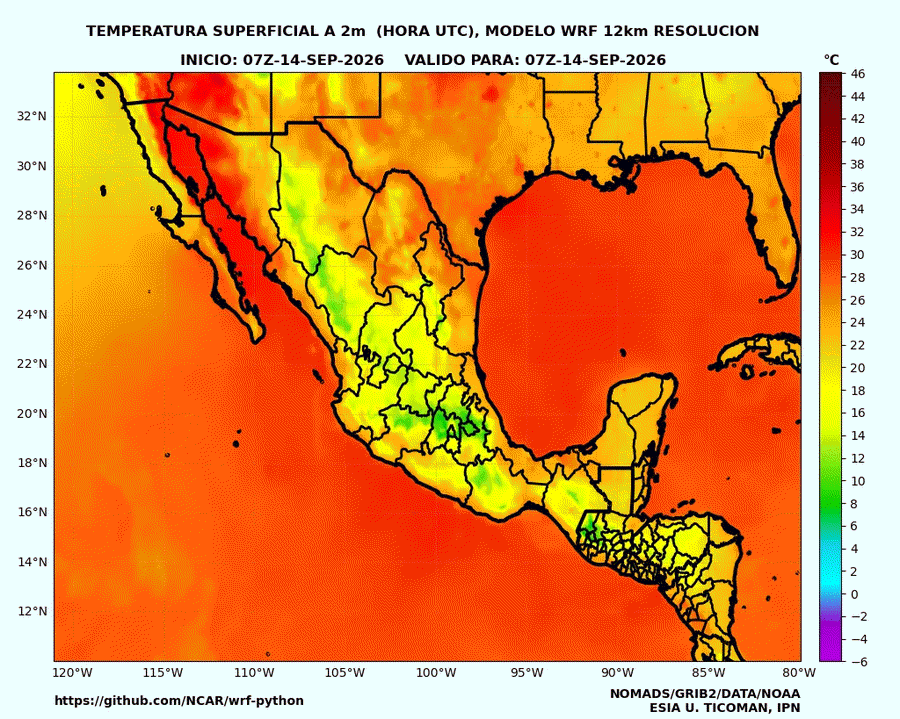

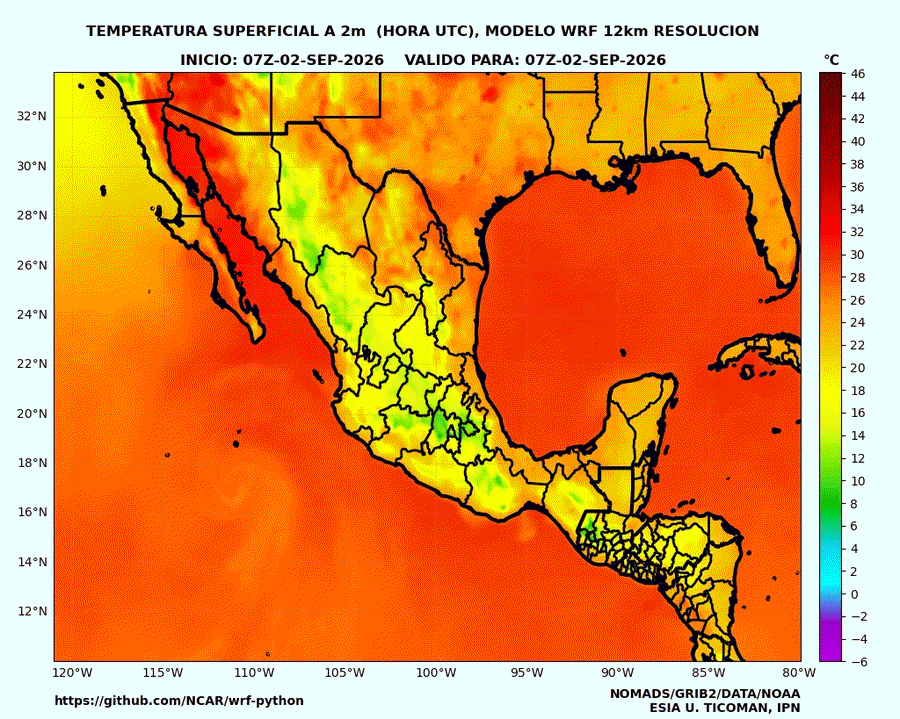

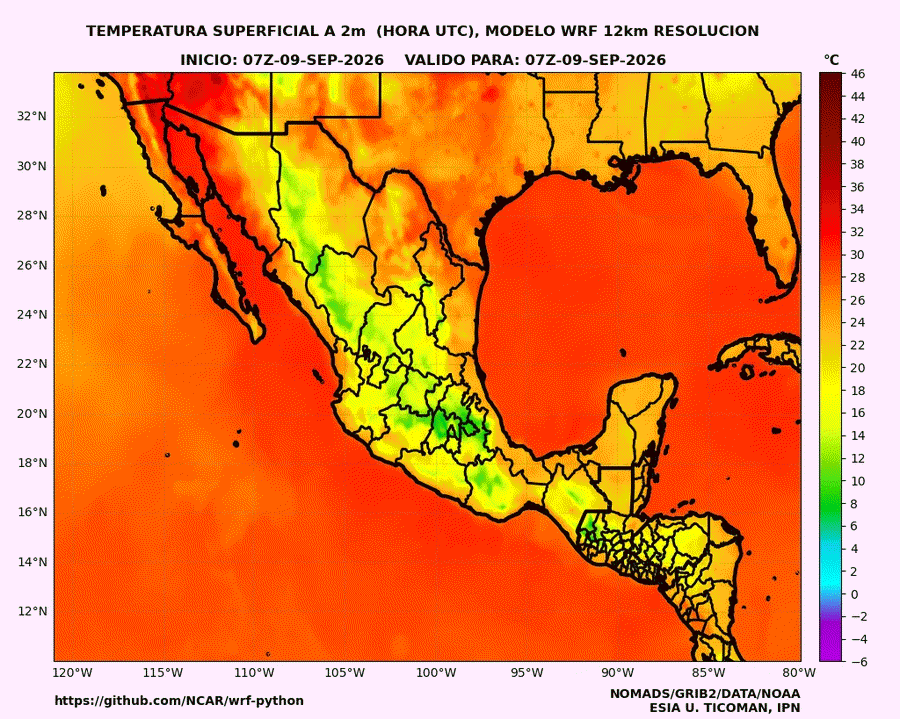

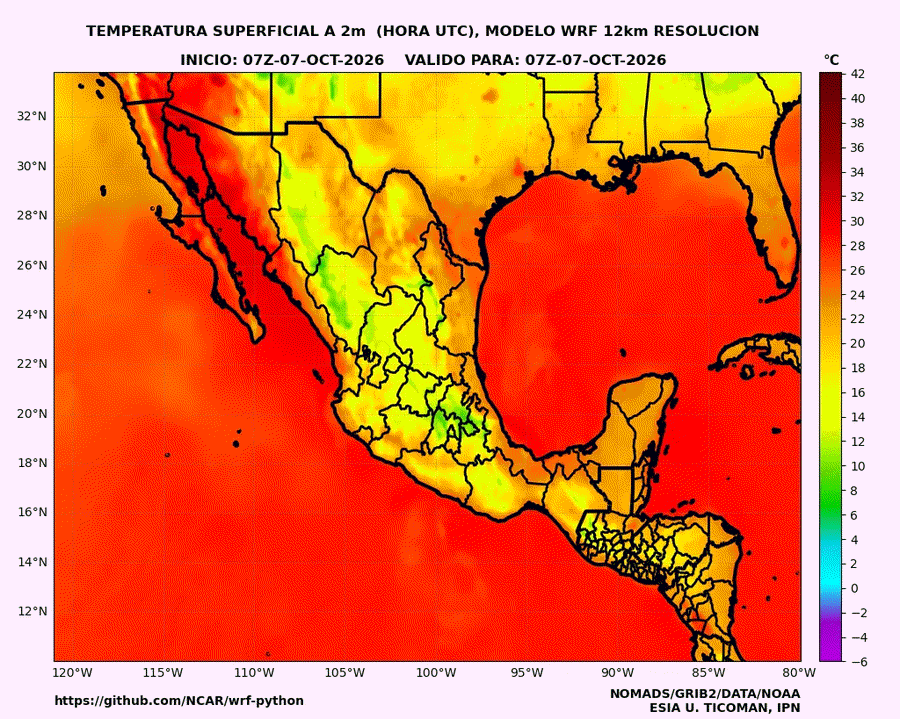

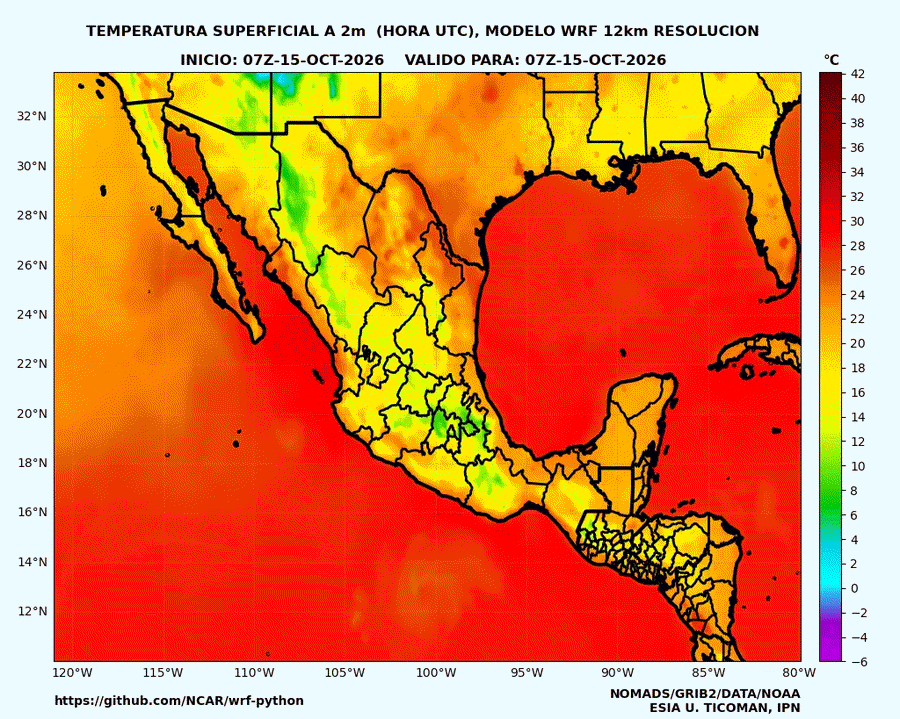

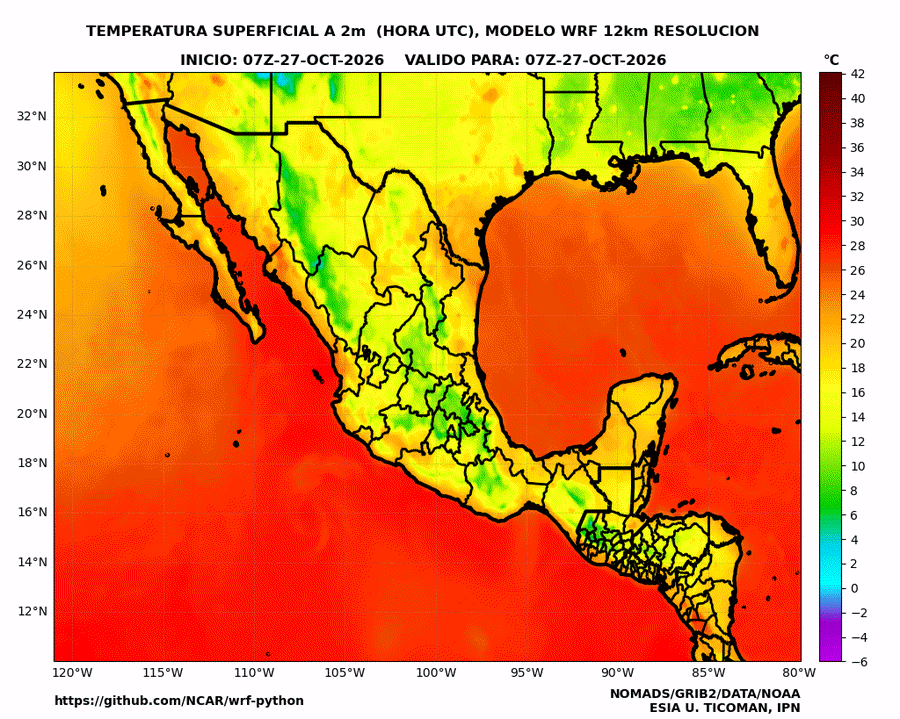

2.- Segunda Gráfica (Temperatura y Punto de Rocío a 2m): Muestra la temperatura (en °C) y el punto de rocío a 2 metros sobre el suelo, con un patrón de variación diurna donde la temperatura máxima ocurre durante el día y la mínima durante la noche.

3.- Tercera Gráfica (Humedad Relativa a 2m): Representa la humedad relativa a 2 metros, mostrando fluctuaciones diarias con picos durante la noche y caídas durante el día.

4.- Cuarta Gráfica (Radiación): Muestra la radiación solar (en W/m²), con picos que indican las horas de mayor insolación durante el día.

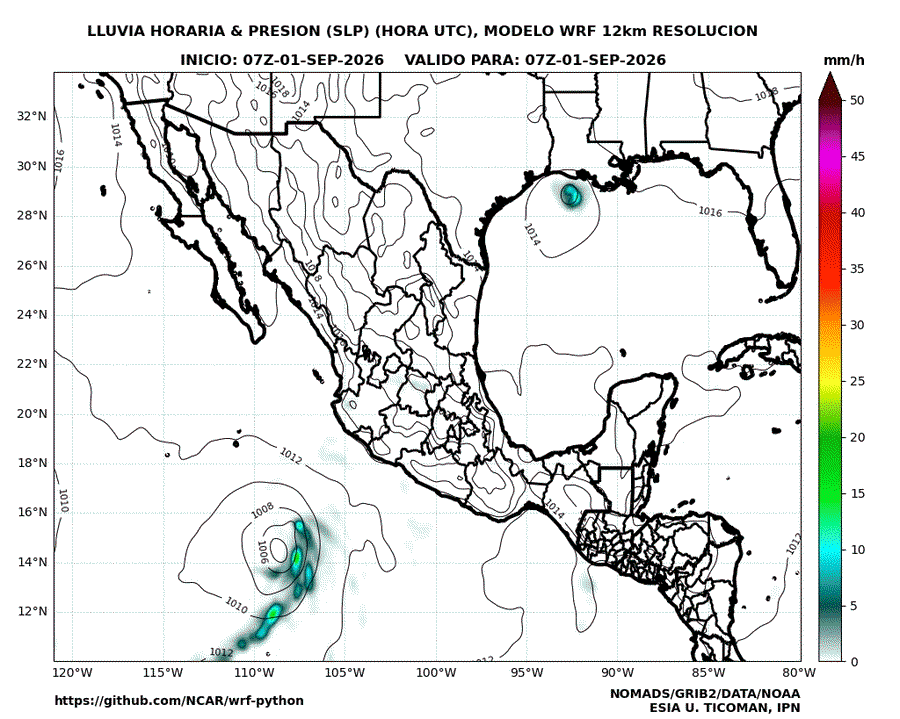

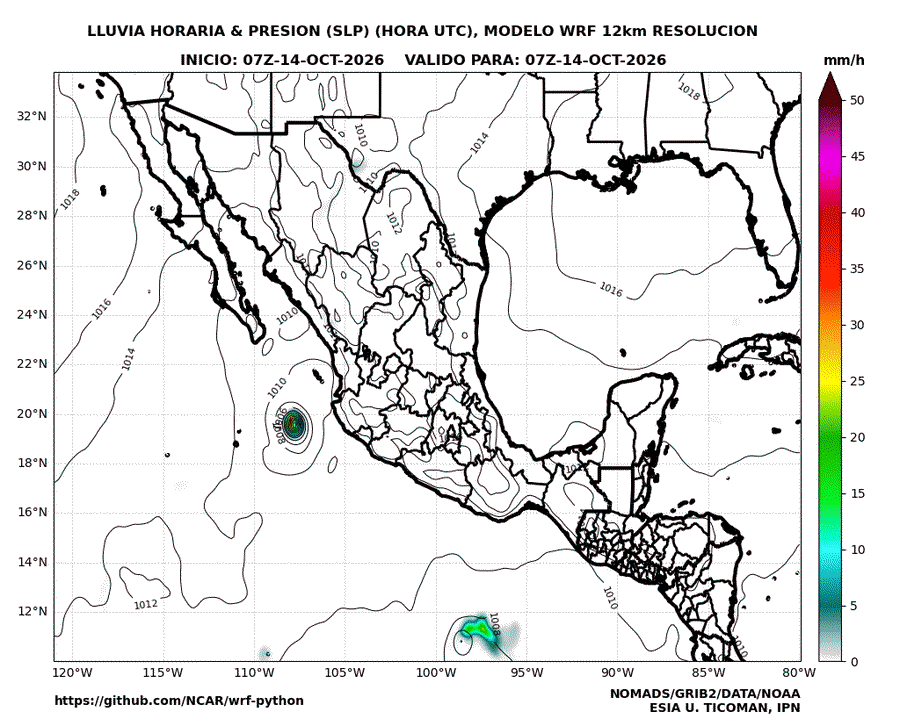

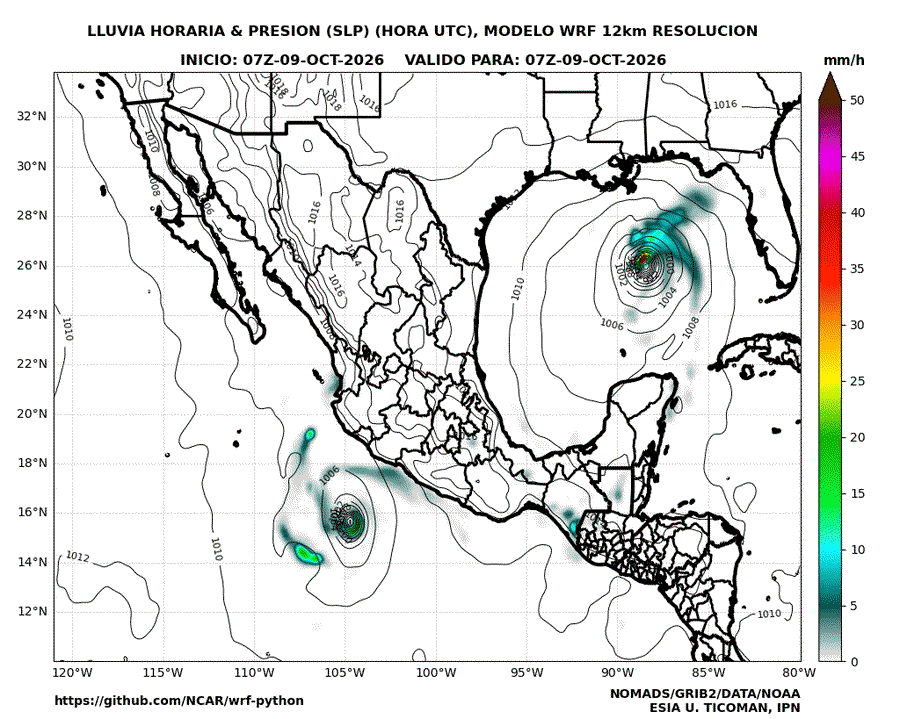

5.- Quinta Gráfica (Lluvia Acumulada): Representa la precipitación acumulada (en mm), mostrando periodos de lluvia.

6.- Sexta Gráfica (Nubes): Indica la cobertura de nubes altas, medias y bajas, con diferentes colores y densidades representando la cantidad de cobertura nubosa.

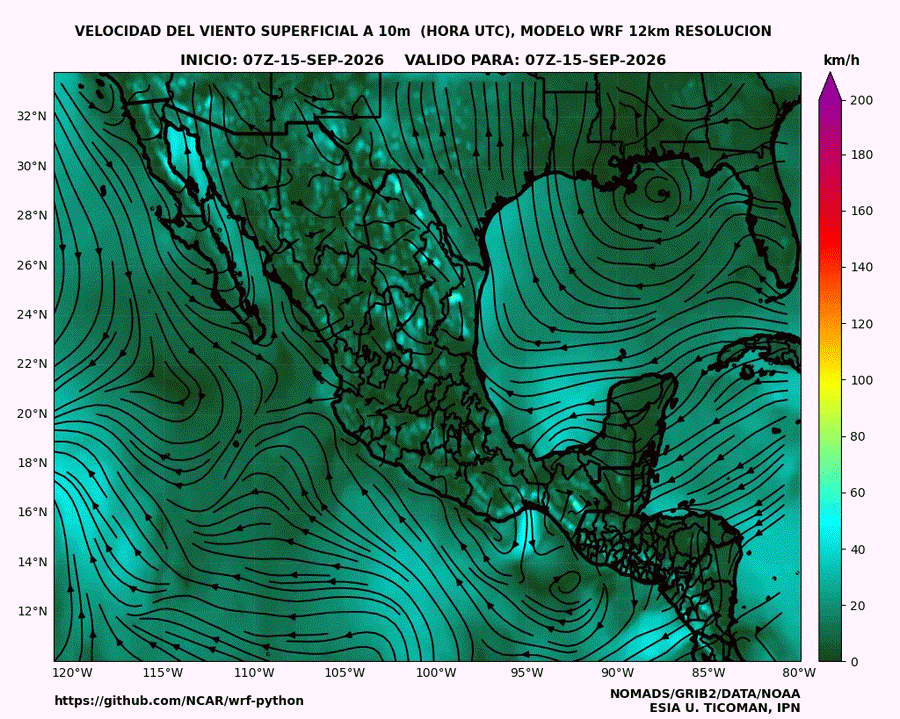

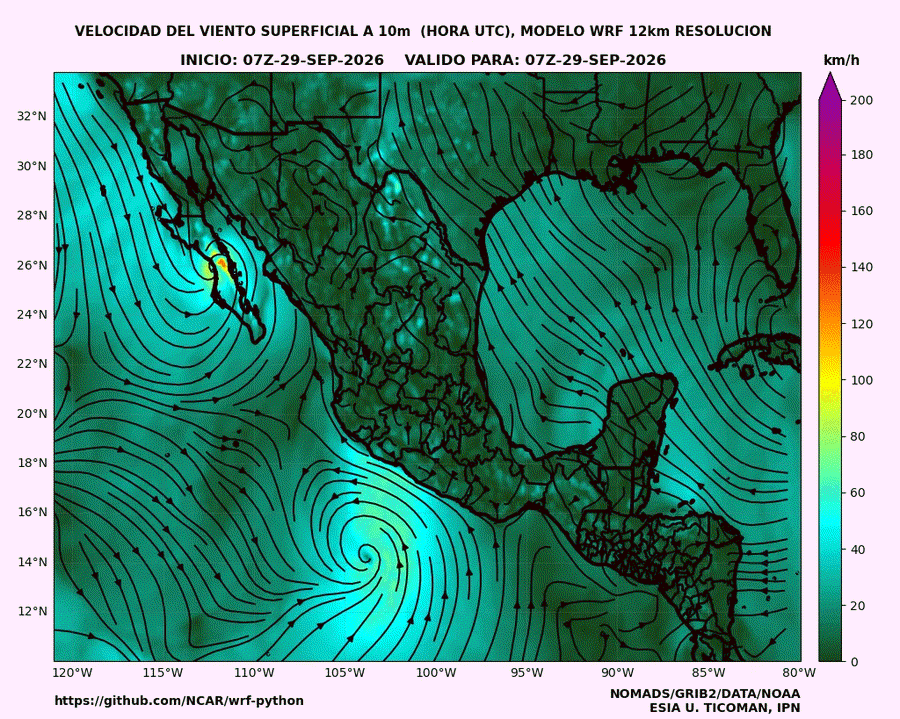

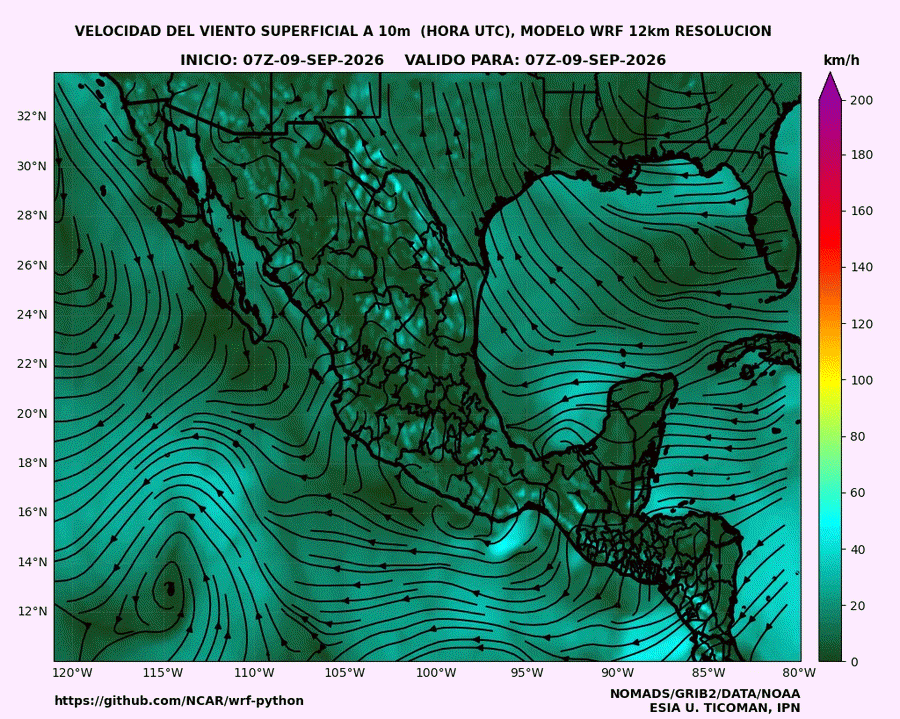

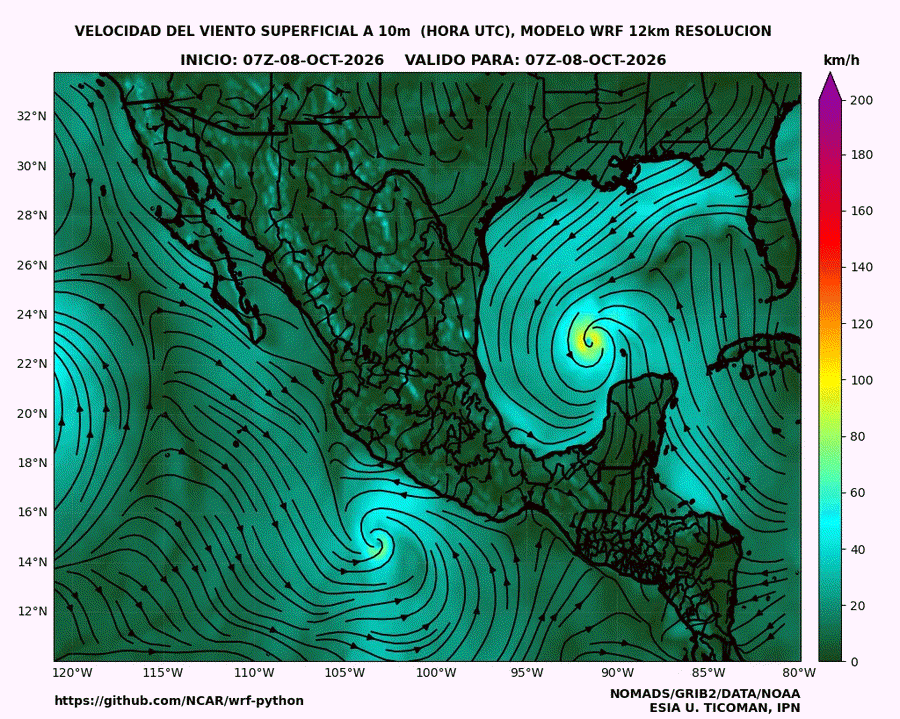

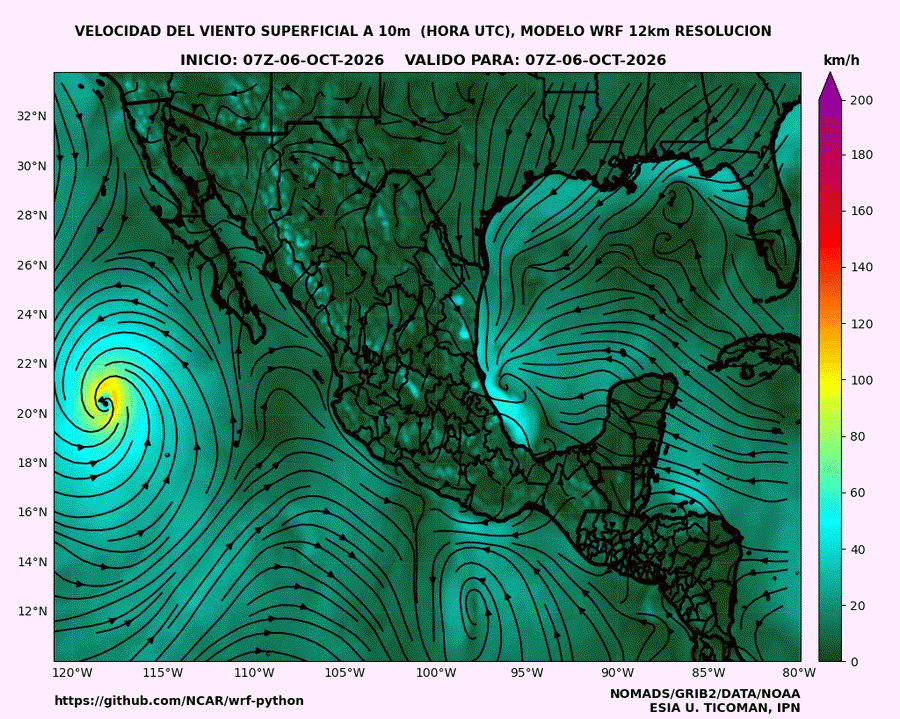

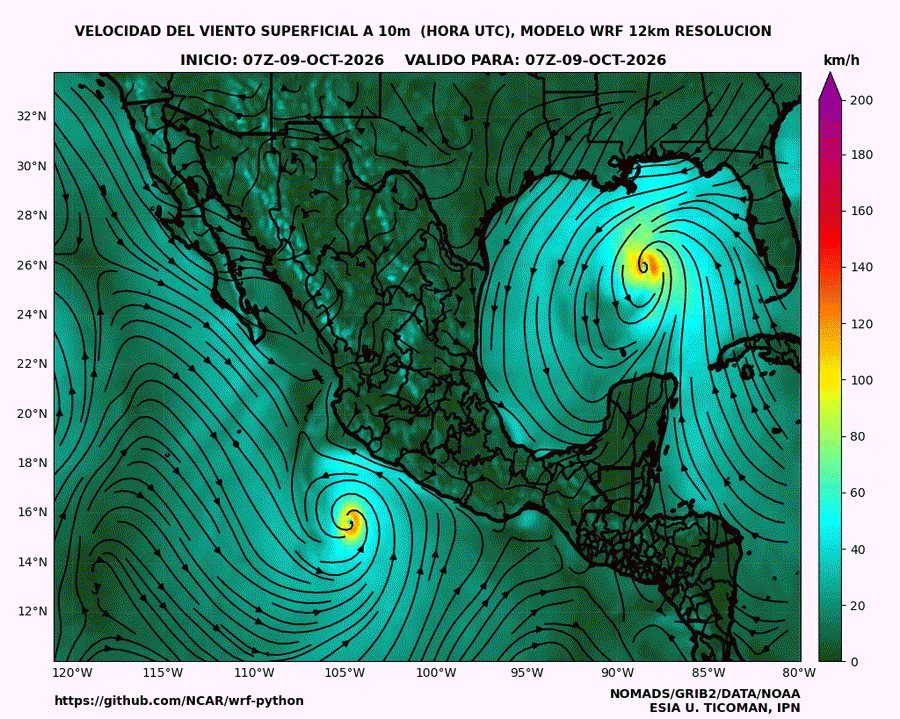

7.- Séptima Gráfica (Velocidad del Viento a 10m): Muestra la velocidad del viento a 10 metros sobre el suelo (en m/s), con variaciones en el tiempo.

Cada gráfica está alineada temporalmente en la misma escala horizontal, representando las diferentes variables en el mismo periodo de tiempo.
